Коаксиальный, раздельный или вертикальный: разбираемся, какой дымоход нужен газовому котлу, почему одного диаметра 60/100 недостаточно и что проверить до покупки, чтобы комплект подошёл к котлу и трассе.
Дымоход для газового котла — не «труба подходящего диаметра», а часть системы подачи воздуха и удаления продуктов сгорания. Ошибка при выборе проявляется уже на монтаже или после запуска: комплект не стыкуется с котлом, автоматика останавливает горелку, в соединениях появляется конденсат, а оголовок обмерзает. Поэтому правильный подбор начинается не с длины трубы и даже не с обозначения 60/100, а с точной модели котла, типа камеры сгорания и разрешённой производителем схемы дымоудаления.
Короткий ответ: котлу с открытой камерой обычно нужен отдельный дымовой канал и организованный приток воздуха в помещение. Для котла с закрытой камерой производитель может разрешать коаксиальную или раздельную систему. Для конденсационного котла требуется система, рассчитанная на конденсат и соответствующий режим работы. Во всех трёх случаях окончательное решение принимают по паспорту конкретной модели и проекту газоснабжения.

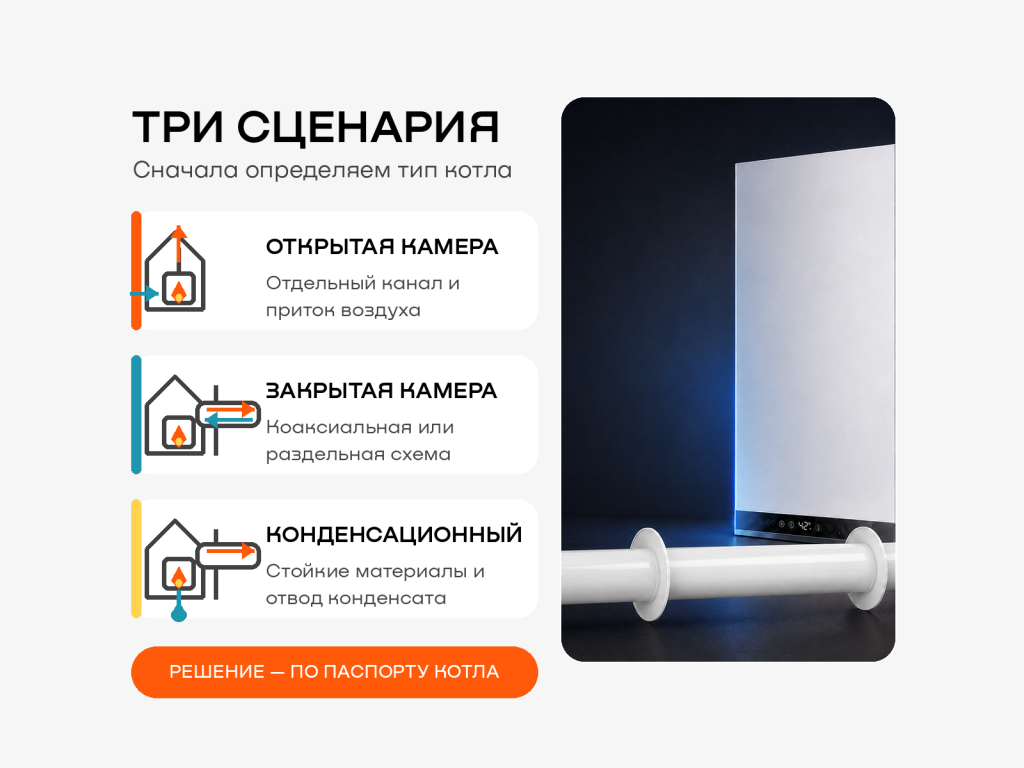

Какой дымоход нужен газовому котлу: быстрый ответ
- Котёл с открытой камерой сгорания. Воздух для горения поступает из помещения, а продукты сгорания удаляются по отдельному дымовому каналу за счёт тяги. Здесь важны состояние и сечение канала, высота, приток воздуха и вентиляция помещения.
- Традиционный котёл с закрытой камерой. Воздух забирается снаружи, дымовые газы удаляются вентилятором. Частое решение — коаксиальный дымоход «труба в трубе». Если паспорт разрешает, применяют и раздельную схему: один канал для воздуха, другой для дымовых газов.
- Конденсационный котёл. Нужен газоход, материалы и уплотнения которого рассчитаны на образование и отвод конденсата. Внешне такой комплект может быть похож на обычный, но считать их взаимозаменяемыми нельзя.
Если вы вводите в поиск «коаксиальный дымоход какой выбрать», сначала найдите на шильдике или в паспорте полное название котла. Формулировки вроде «Haier 24 кВт», «Navien настенный» или «турбированный котёл» недостаточно: у одного бренда встречаются разные серии, стартовые соединения и разрешённые схемы.
Почему ошибка в дымоходе — это не мелочь
Котёл, воздуховод и газоход работают как единая аэродинамическая система. Вентилятор и автоматика рассчитаны на определённое сопротивление трассы. На него влияют длина, диаметр, количество и тип отводов, переходники, оголовок и даже состояние уплотнений.
Неправильно подобранный или собранный дымоход может привести к следующим проблемам:
- комплект физически не соединяется с патрубком котла или требует неподтверждённого переходника;
- котёл запускается нестабильно, выдаёт ошибки по воздуху или тяге;
- в соединениях появляется конденсат, протечки или следы коррозии;
- на выходе образуется наледь, которая уменьшает проходное сечение;
- продукты сгорания могут попадать туда, где их быть не должно;
- трассу приходится переделывать после приезда монтажника или газовой службы.
Главная цена ошибки — не стоимость лишней трубы, а риск небезопасной работы газового оборудования. Поэтому монтаж и первый запуск должны выполнять специалисты, имеющие право работать с таким оборудованием.
Что такое коаксиальный дымоход и кому он подходит
Коаксиальный дымоход состоит из двух каналов, расположенных один внутри другого. По внутреннему каналу обычно удаляются продукты сгорания, а по кольцевому промежутку поступает воздух с улицы. Помещение при этом не становится источником воздуха для горелки, как у котла с открытой камерой.
Такую схему часто используют с настенными котлами с закрытой камерой. Но слова «закрытая камера» ещё не означают, что подойдёт любой коаксиальный комплект. Нужно проверить разрешённую схему, диаметр, соединение с котлом, материал газохода, направление сборки и допустимую конфигурацию трассы.
В маркировке 60/100 первая цифра обычно относится к внутреннему каналу, вторая — к внешнему. Аналогично читается 80/125. При раздельной системе можно встретить обозначение 80/80. Это описание геометрии, а не гарантия совместимости.

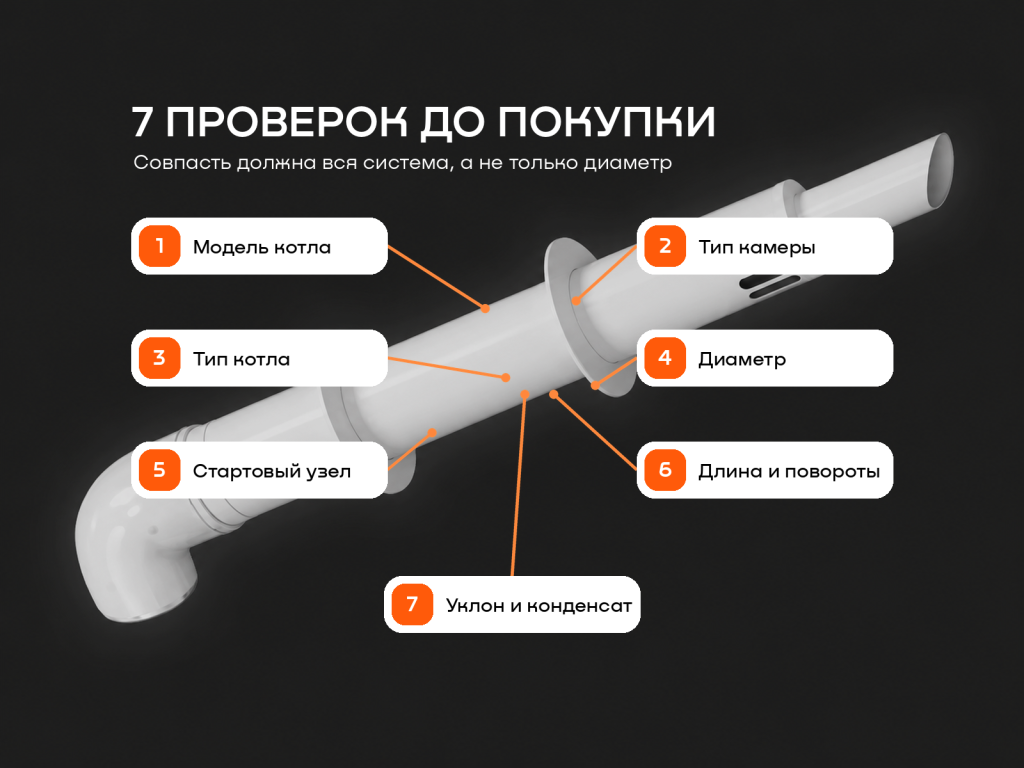

Подбор дымохода для газового котла: семь проверок до покупки
1. Запишите точную модель и артикул котла
Нужны не только бренд и мощность, а полное обозначение серии и модификации. Лучше сфотографировать шильдик и страницу паспорта со схемой дымоудаления. Особенно это важно, если котёл уже куплен, но ещё не установлен.
2. Определите тип камеры сгорания
Открытая и закрытая камеры требуют принципиально разных решений по воздуху и дымовым газам. Для закрытой камеры коаксиальная схема распространена, но не единственна. Если трасса длинная или сложная, паспорт может допускать раздельное дымоудаление.
3. Не смешивайте традиционную и конденсационную системы
У конденсационного котла температура дымовых газов ниже, а конденсата больше. Важны стойкость внутреннего канала, герметичные соединения и предусмотренный отвод конденсата. Обычный алюминиевый газоход нельзя автоматически заменить полимерным или наоборот только потому, что наружный диаметр совпал.
4. Проверьте не только диаметр, но и стартовое соединение
Комплекты могут отличаться способом крепления: хомутом, фланцем, втулкой, адаптером или специализированным стартовым элементом. В техническом паспорте KRATS прямо указано, что конструкцию старта подбирают под конкретную систему крепления и модель котла. Поэтому вопрос «60/100 подойдёт?» без модели котла не имеет надёжного ответа.
5. Рассчитайте трассу по правилам производителя котла
Нужно знать рабочую длину прямых участков, число и угол поворотов, вертикальные фрагменты и все переходы. Каждый фасонный элемент создаёт сопротивление. Допустимая суммарная длина и эквивалент каждого отвода различаются по моделям, поэтому универсальная цифра из интернета не заменяет таблицу в паспорте котла.
6. Определите место выхода до заказа комплекта
Расположение выхода относительно окон, дверей, земли, соседних конструкций и границы участка проверяют по проекту, действующим нормам и инструкции изготовителя. Одновременно учитывают толщину стены, возможность обслуживания, снеговую нагрузку и вероятность попадания конденсата на фасад.
7. Согласуйте уклон и отвод конденсата
Совет «всегда наклонять трубу на улицу» опасно применять ко всем котлам. Для традиционных и конденсационных систем направление отвода конденсата может отличаться. Правильный уклон указывает производитель котла и дымохода, а монтажник увязывает его с конкретной трассой.
Почему одинаковый диаметр не гарантирует совместимость
Одна из самых частых покупательских ошибок — выбрать комплект только по надписи 60/100. Даже при совпадающих диаметрах могут различаться посадочная глубина, форма патрубка, расположение уплотнений, способ фиксации, стартовый адаптер и допустимое направление сборки.
Показательный вопрос из практики: можно ли соединить адаптер 60/75 для одной серии котлов с трубой 60/100 или установить его на другую серию того же бренда? Ответ возможен только после проверки обеих деталей по артикулам и инструкции конкретного котла. Самодельные переходы и «почти подходящие» кольца в газоходе недопустимы.
Ещё один частый вопрос: подойдёт ли комплект для конденсационного котла к обычному? Не следует считать, что более стойкий материал автоматически делает комплект универсальным. Важны температура, направление отвода конденсата, уплотнения, геометрия соединения и разрешение производителя котла.
Дымоход KRATS: как подобрать комплект, а не набор случайных деталей
В ассортименте KRATS есть решения для традиционных и конденсационных котлов, коаксиальные и раздельные элементы, стартовые отводы, удлинители, уплотнения и наконечники. Такое разнообразие удобно, если подбирать систему целиком: от патрубка котла до выхода наружу.
Для начала откройте каталог дымоходов KRATS в GiGas, но не заказывайте отдельные элементы только по фотографии. Сверьте:
- назначение — традиционный или конденсационный котёл;
- тип системы — коаксиальная или раздельная;
- диаметр и рабочую длину;
- совместимость стартового элемента с брендом и серией котла;
- комплектность и количество уплотнений;
- необходимость удлинителей, отводов, креплений и конденсатоотвода.
Комплект «Антилёд» KRATS предназначен для котлов с закрытой камерой и, согласно техническому паспорту, снижает вероятность образования наледи на выходе. Это не означает, что он устраняет любую причину обмерзания. Если наледь уже появляется, специалисту нужно проверить совместимость, длину и уклон трассы, режим работы котла и условия вокруг оголовка.
Акция GiGas: купите участвующий котёл Haier — получите совместимый дымоход KRATS в подарок. Срок акции, список моделей, состав комплекта и наличие уточняйте у менеджера до оплаты: даже подарочный дымоход подбирают под конкретную модель котла и фактическую трассу.
Семь частых ошибок при покупке дымохода
- Выбирать только по диаметру. Маркировка 60/100 не описывает стартовое соединение и назначение комплекта.
- Считать слово «универсальный» абсолютной гарантией. У универсальных решений бывают исключения по брендам и сериям.
- Покупать трубу до определения трассы. После замера могут понадобиться другие длины, отводы, крепления или раздельная схема.
- Добавлять колена без пересчёта. Повороты увеличивают сопротивление, и котёл может выйти за допустимую конфигурацию.
- Переносить правила обычного котла на конденсационный. Материалы и отвод конденсата различаются.
- Подрезать, сверлить или герметизировать детали «по месту» без разрешения инструкции. Любое изменение должно быть предусмотрено изготовителем и выполнено монтажником.
- Пытаться лечить обмерзание только новым наконечником. Сначала нужно исключить ошибку подбора или монтажа.
Частые вопросы покупателей
Можно ли купить коаксиальный дымоход 60/100 для любого настенного котла?
Нет. 60/100 — только один из параметров. Нужны совпадение назначения, стартового соединения, материалов, уплотнений и разрешённой схемы в паспорте котла.
Что выбрать: коаксиальный дымоход или раздельные трубы?
Если паспорт допускает оба варианта, решение зависит от длины и конфигурации трассы, места выхода и расчёта сопротивления. Для короткого выхода через наружную стену часто удобен коаксиальный комплект. Для сложной или протяжённой трассы монтажник может предложить раздельную систему, но только в пределах инструкции конкретного котла.
Подойдёт ли адаптер 60/75 к трубе 60/100?
По одним цифрам это определить нельзя. 60/75 может относиться к специализированному присоединению конкретной серии, а 60/100 — к следующему участку системы. Нужны точные артикулы адаптера и трубы, модель котла и схема производителя.
Можно ли поставить дымоход от конденсационного котла на обычный?
Только если такую комбинацию письменно допускают производители котла и дымоходной системы. Само совпадение диаметров не является разрешением.
Можно ли укоротить коаксиальную трубу?
Некоторые системы допускают подрезку определённых элементов по инструкции, другие — нет. Важно сохранить правильную взаимную длину каналов, геометрию соединения и оголовка. Решение принимает монтажник после изучения паспортов.
Какой уклон должен быть у коаксиального дымохода?
Универсального ответа нет. Направление и величина уклона зависят от типа котла, конструкции дымохода и способа отвода конденсата. Следуйте инструкции котла, паспорту дымохода и проектному решению.
Как понять, какой длины дымоход можно установить?
Откройте раздел паспорта котла о дымоудалении. Сложите прямые участки и учтите эквивалентное сопротивление отводов и переходов по таблице производителя. Если таблицы нет под рукой, не заказывайте трассу наугад — запросите расчёт.
Дымоход обычно входит в комплект котла?
Комплектация зависит от модели и предложения продавца. В карточке товара и заказе должно быть явно указано, входит ли дымоход, какой именно комплект поставляется и подходит ли он к выбранной трассе.
Что подготовить для точного подбора
Чтобы инженер или менеджер подобрал дымоход без догадок, отправьте:
- фото шильдика и полное название котла;
- страницу паспорта со схемами дымоудаления, если она есть;
- фото стены и предполагаемого места выхода снаружи;
- толщину стены и ориентировочные длины участков;
- количество необходимых поворотов;
- информацию о том, обычный котёл или конденсационный;
- город и особенности объекта: частный дом, квартира, наружная котельная.
По этим данным можно проверить совместимость, составить перечень элементов и заранее увидеть спорные места. Для газифицируемого объекта окончательная трасса должна соответствовать проекту и требованиям организации, выполняющей монтаж и пуск.
Вывод: правильный дымоход выбирают от котла и трассы
Надёжный порядок действий выглядит так: точная модель котла → тип камеры и технология → разрешённая схема → диаметр и стартовое соединение → расчёт длины и поворотов → место выхода → комплект деталей. Если начать с последнего пункта, вероятность лишних расходов резко возрастает.
