Разбираем маркировку 25/40, 25/60 и 25/80, расход и напор. Объясняем, почему более мощный насос не всегда улучшает отопление, что сверить при замене и какие причины гула проверить до покупки.
Выбираете циркуляционный насос и сравниваете 25/40, 25/60 и 25/80? Более высокая цифра не обещает более тёплый дом. Насос подбирают по двум параметрам одновременно: какой расход теплоносителя нужен системе и какое сопротивление он должен преодолеть при этом расходе. Затем проверяют размеры, соединения и допустимую рабочую среду.
Ниже — расшифровка маркировки, пример расчёта расхода и порядок проверки перед покупкой. Материал относится к циркуляции в водяном отоплении; насосы для скважины, повышения давления в водопроводе и рециркуляции питьевой горячей воды выбирают по другим условиям.

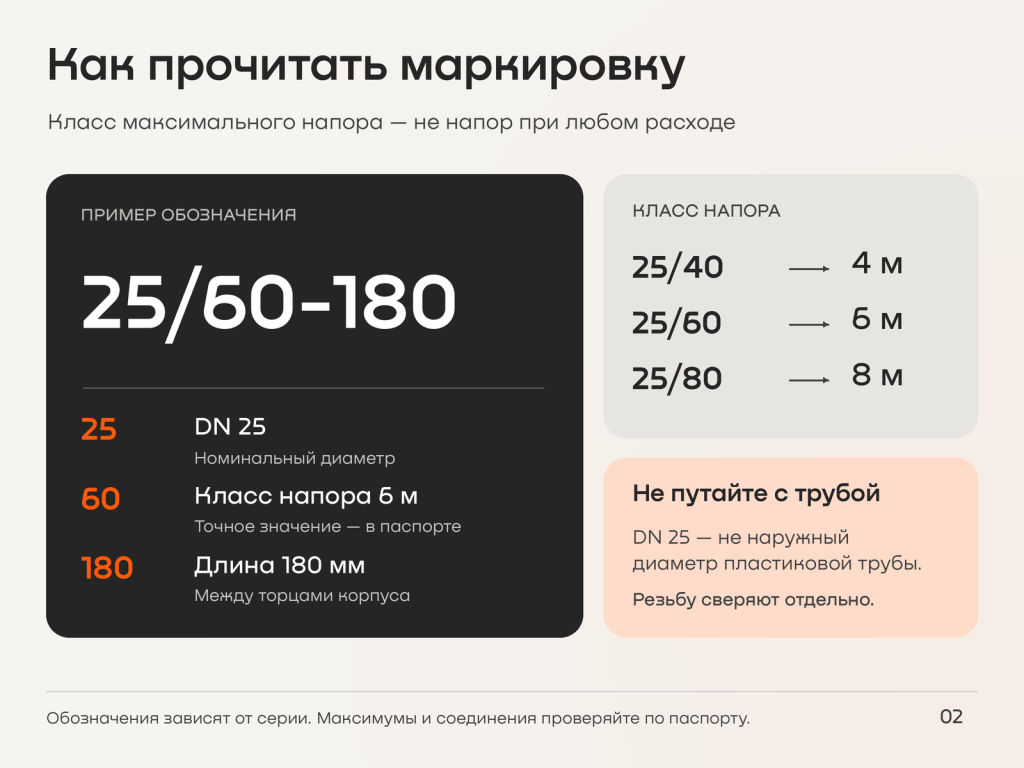

Что означают 25/40, 25/60, 25/80 и 180 в маркировке
У разных производителей обозначения различаются. В распространённой записи 25/60-180 первая часть указывает на номинальный диаметр, вторая — на класс максимального напора, последняя — на монтажную длину.
- 25 — номинальный диаметр DN 25. Это не наружный диаметр пластиковой трубы и не результат измерения резьбы линейкой. Присоединительную резьбу и ответные соединения сверяют отдельно по паспорту.
- 40, 60 и 80 — напор в дециметрах: соответственно 4, 6 и 8 метров. В обозначениях других серий вместо 40/60/80 используют 4/6/8. Так, 25/60 и 25/6 могут относиться к одному классу напора.
- 130 или 180 — монтажная длина в миллиметрах. Это расстояние между присоединительными торцами корпуса насоса; при замене его нужно сверить с существующим местом установки.
Обозначение — только первый ориентир. Например, в актуальном паспорте VALTEC VRS для класса «4» указан максимальный напор 4,2 м на третьей скорости, для класса «8» — 8,5 м. Поэтому точные характеристики берут из документации конкретной модели, а не восстанавливают только по названию. Расшифровка и параметры приведены в паспорте VALTEC VRS; обозначение напора в дециметрах используется в техническом каталоге Grundfos UPS2.
25/40 или 25/60: в чём разница и когда нужен 25/80
Основное различие этих классов — доступный напор. Но у моделей могут отличаться и расход, и электрическая мощность, и способы регулирования. Сравнивать только одну цифру недостаточно.
25/40: когда его характеристики покрывают потребность системы
Такой насос рассматривают, если его рабочая характеристика позволяет получить требуемый расход при расчётном сопротивлении контура. Если условие выполняется, переход к классу 25/60 сам по себе не создаёт потребности в дополнительном тепле.
25/60: когда при нужном расходе требуется больший напор
Это следующий вариант для проверки, если подходящий режим модели 25/40 не обеспечивает заданную рабочую точку. Но даже одинаковые надписи «25/60» у разных насосов не гарантируют одинаковых характеристик.
25/80: когда необходимость подтверждена расчётом
Этот класс рассматривают для задач, которым недостаточно характеристик выбранных моделей 25/40 и 25/60. Покупать его как универсальный «запас на зиму» не стоит: сначала нужно установить, чего именно не хватает системе.
Таблица вида «25/40 — до одной площади, 25/60 — до другой» не даёт точного подбора. В домах одинаковой площади могут различаться теплопотери, температурный режим, трубы, арматура и контуры. Принцип совместного выбора по расходу и напору описан в рекомендациях Wilo по подбору бытовых насосов.
Почему напор насоса не равен высоте дома
В заполненном замкнутом контуре отопления вода циркулирует: проходит через отопительные приборы и возвращается обратно. Здесь насос преодолевает гидравлическое сопротивление труб и оборудования. Он не работает как скважинный насос, который поднимает воду из источника к точке разбора.
Поэтому рассуждение «до второго этажа шесть метров — нужен насос на шесть метров» для такого контура неверно. Определяющее значение имеет сопротивление при расчётном расходе. Это отдельно объясняет Grundfos в ответе о напоре и высоте здания.
Напор насоса и статическое давление заполнения — разные параметры. Высоту системы учитывают при назначении давления заполнения и настройке её компонентов. Требования к минимальному давлению на входе насоса также сохраняются: отсутствие необходимости «поднимать воду на этаж» не отменяет их.
Как оценить расход: пример, который показывает разницу
Для предварительной оценки расхода воды используют формулу Q ≈ 0,86 × P / ΔT, где Q — расход в м³/ч, P — расчётная тепловая нагрузка обслуживаемого контура в кВт, ΔT — расчётная разница температур подачи и обратки в °C. Это приближённая формула для воды, приведённая в материалах Wilo.
Возьмём условный контур с нагрузкой 12 кВт:
- При ΔT = 20 °C: Q ≈ 0,86 × 12 / 20 = 0,516 м³/ч, округлённо 0,52 м³/ч.
- При ΔT = 10 °C: Q ≈ 0,86 × 12 / 10 = 1,032 м³/ч, округлённо 1,03 м³/ч.
Тепловая нагрузка одна, а требуемый расход во втором примере вдвое больше. Это показывает, почему нельзя выбирать насос исключительно по площади или количеству радиаторов.
Оба значения — иллюстрация расчёта, а не рекомендация для вашего дома. ΔT берут из проекта; произвольно назначать её по примеру нельзя. Если насос обслуживает отдельный контур, не нужно автоматически подставлять в формулу всю паспортную мощность котла.
Для антифриза требуется отдельная проверка: у смеси отличаются свойства, а разрешённый состав и концентрация зависят от модели насоса. Например, необходимость корректировать характеристики при добавлении гликоля указана в инструкции Wilo-Yonos PICO.

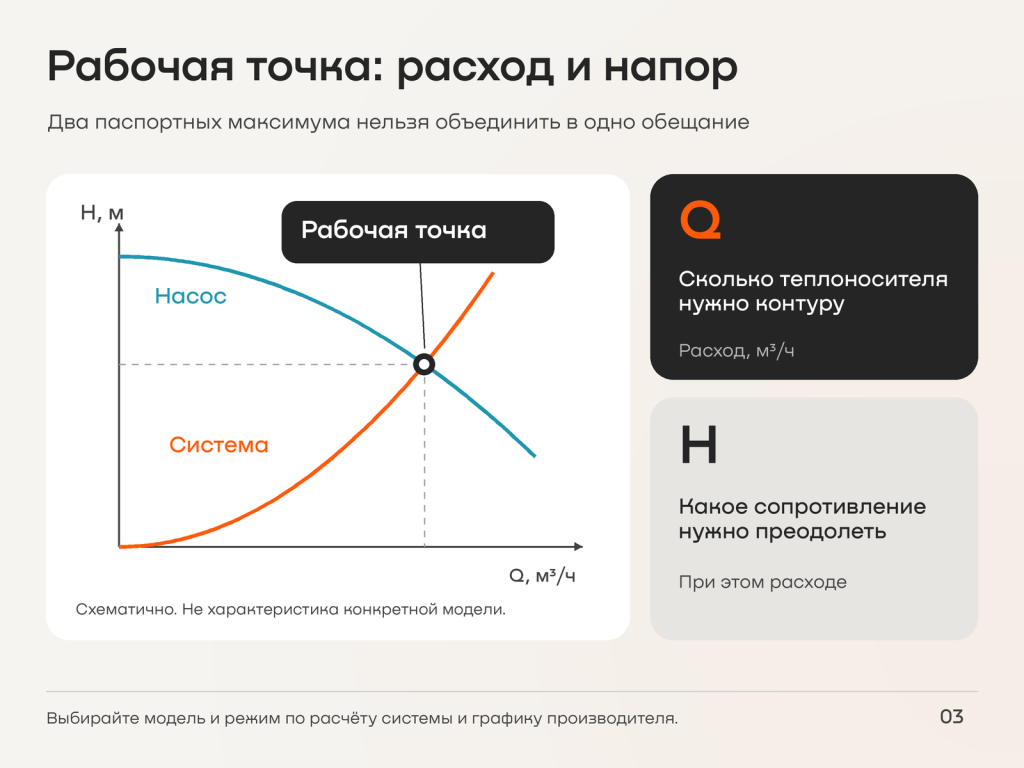

Рабочая точка: расход и напор должны совпасть одновременно
Максимальный напор и максимальный расход из карточки товара обычно относятся к разным точкам характеристики. Для обычной центробежной характеристики максимальный напор указывается при нулевой подаче. Нельзя ожидать, что насос одновременно выдаст оба паспортных максимума.
Например, для VALTEC VRS 25/6-180 производитель прямо указывает: 6 м — максимальный напор при нулевой подаче. При рабочем расходе нужно смотреть соответствующую точку на графике.
- Определите требуемый расход обслуживаемого контура.
- Получите из гидравлического расчёта необходимый напор при этом расходе.
- Откройте график конкретной модели и проверьте подходящий режим работы.
Фактическая рабочая точка находится на пересечении характеристики насоса и характеристики системы. Если меняются сопротивление сети или настройка насоса, точка тоже меняется. Наглядное объяснение этого принципа есть у Wilo в материале о характеристике системы.
Что проверить при замене старого насоса
Сфотографируйте табличку старого насоса и общий вид узла. Полезно сразу сообщить, почему нужна замена: насос вышел из строя, появился шум, изменили систему или отдельные помещения плохо прогреваются. Последний случай требует проверки причины, а не только поиска более мощной модели.
- Полное обозначение и монтажная длина. Запись «25/6» без 130 или 180 не позволяет проверить, встанет ли новый корпус на существующее место.
- Соединения. Сверьте резьбу корпуса, ответные части, гайки и уплотнения. DN 25 нельзя напрямую сопоставлять с наружным диаметром трубы.
- Рабочая среда. Укажите воду или марку и концентрацию антифриза.
- Условия работы. Нужны температурный режим, требования к давлению, электропитанию и управлению.
- Схема системы. Важно знать, есть ли насос в котле, отдельные контуры, смесительные узлы и дополнительные насосы. Их совместную работу проверяют по схеме.
Если старая модель обеспечивала нормальный прогрев, её обозначение и настройка полезны как исходные данные. Но они не доказывают правильность прежнего подбора. После изменения труб, арматуры или контуров условия работы могут стать другими.
Три скорости или электронное регулирование
У трёхскоростного насоса пользователь выбирает одну из фиксированных ступеней. У электронного могут быть режимы, которые меняют напор по мере изменения расхода. Смысл выбора — согласовать работу насоса с системой, а не постоянно держать максимальную настройку.
Например, для Wilo-Yonos PICO производитель рекомендует переменный перепад давления для двухтрубного радиаторного отопления: это помогает уменьшать шум потока через термостатические вентили. Для напольного отопления в инструкции предусмотрена рекомендация постоянного перепада давления. Эти указания относятся к конкретной серии; режим другого насоса выбирают по его документации и проекту.
Надпись «авто» не заменяет проверку соединений, рабочей точки и совместимости. Процент экономии электроэнергии без сравнения конкретных насосов и режимов заранее обещать нельзя.

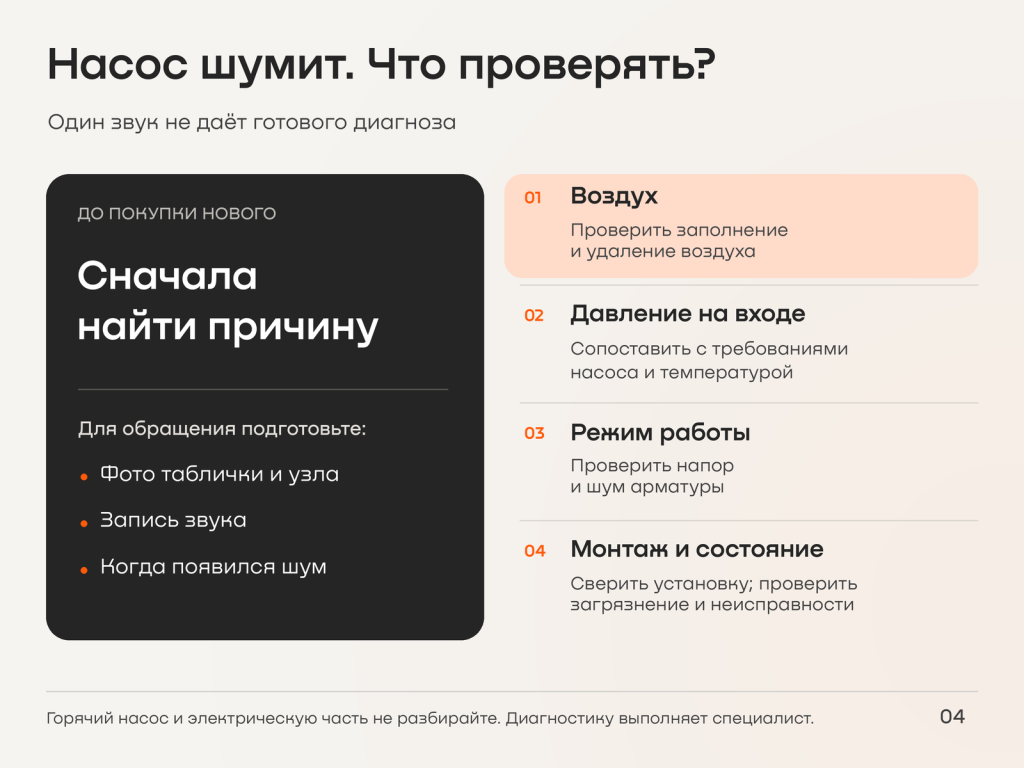

Насос гудит или вибрирует: что проверяют до покупки нового
Шум сам по себе не показывает, что насос слабый. У него может быть несколько причин, а похожие звуки не позволяют поставить точный диагноз без осмотра.
- Воздух в насосе или системе. Это один из возможных источников шума; удаление воздуха выполняют способом, предусмотренным для оборудования.
- Недостаточное давление на входе. Его проверяют относительно требований насоса и температуры теплоносителя.
- Избыточный перепад давления и неподходящий режим. Источником звука может быть поток через регулирующую арматуру, а не только сам двигатель.
- Состояние насоса и монтаж. Специалист проверяет установку по инструкции, загрязнение и механические неисправности.
Воздух и недостаточное входное давление перечислены в разъяснении Grundfos о шуме циркуляционного насоса. Связь регулирования с шумом арматуры описана в документации Wilo, а требования к положению вала и эксплуатации — в паспорте VALTEC.
Что можно подготовить самостоятельно: записать звук, сфотографировать табличку и текущую настройку, отметить показания манометра без изменения настроек, описать, когда появился шум и что меняли в системе. Не откручивайте пробку горячего насоса и не вскрывайте электрическую часть ради проверки.
При запахе горелой изоляции, повреждении кабеля или выраженных посторонних звуках действуйте по инструкции оборудования и обращайтесь в сервис. В частности, паспорт VALTEC VRS требует прекратить эксплуатацию при посторонних шумах или запахе горелого пластика и изоляции. Установка более мощного насоса не устраняет автоматически воздух, загрязнение или ошибку монтажа.
С чем обратиться за подбором в GiGas
В каталоге циркуляционных насосов GiGas представлены, в частности, модели Sibio и VALTEC с обозначениями 25/4, 25/6 и 25/8, а также варианты разной монтажной длины. Это кандидаты для проверки по параметрам системы, а не готовый выбор по одной надписи.
GiGas выполняет расчёт инженерных систем и монтаж отопления, включая циркуляционные насосы. Если насос шумит или радиаторы прогреваются неравномерно, при обращении опишите симптомы — сначала важно определить, нужен ли новый насос или работа с существующей системой.
Закажите расчёт и подбор оборудования в GiGas. Подготовьте фото старого насоса, схему или описание отопления, сведения о теплоносителе и имеющуюся проектную документацию. Для нового дома приложите план и данные о контурах.
Перед покупкой проверьте:
- Расход и напор — вместе, по рабочей точке.
- Монтажную длину и соединения.
- Допуск по теплоносителю и условиям работы.
- Причину шума, если замена связана с ним.
