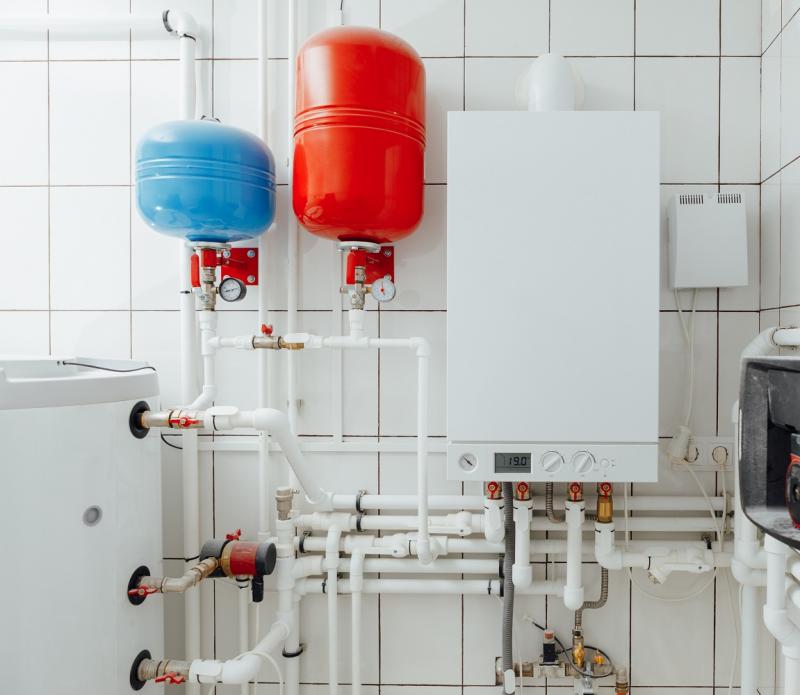

Обвязка котла

Схема обвязки твердотопливного котла

Схема обвязки напольного газового котла

Схема обвязки электрического  котла

Остановимся на каждом таком элементе подробнее.

Итак, группа безопасности котла. Как понятно из названия, основная функция такого узла – обеспечение безаварийной работы системы. Рассмотрим основные элементы:

Манометр – по сути своей представляет собой циферблат с нанесенной шкалой и цветными участками, он служит для визуального контроля давления в системе, а также помогает контролировать давление при закачке теплоносителя в систему. Показатель в 1,5 атмосферы – это стандартные значения давления в системе отопления дома, поэтому для домашней котельной будет достаточно манометра с максимумом (конец шкалы) в 4 атмосферы.  При нормальном давлении в системе  стрелка находится в зеленой зоне, при критически высоком – стрелка переходит в красную.

Следующий элемент группы безопасности котла – автоматический воздухоотводчик -  прибор по сбросу воздуха в системе, как понятно из названия, он делает это автоматически, без участия человека. Вода, поступающая в контур отопления, содержит много кислорода, который, после нагревания, начинает расширяться, образуя воздушные пробки. Это плохо тем, что воздух не передает тепло, остывший теплоноситель очень медленно возвращается в теплообменник котла для дальнейшего нагрева, а металлические элементы системы ржавеют. Соответственно система не может полноценно прогревать дом. Воздухоотводчик автоматически сбрасывает лишний воздух при помощи поплавка внутри.

Третий элемент это предохранительный клапан – аварийное устройство, сбрасывающее воду, пар или их смесь в случае превышения давления в системе выше установленного.

Все эти детали объеденены в единый механизм металлическим корпусом – коллектором

Подытожим работу группы безопасности при критическом увеличении давления в системе: Манометр отображает повышение давления в системе, появившийся в системе воздух уходит через воздухоотводчик, если этого недостаточно, чтобы нормализовать давление, котел начинает сброс пароводяной смеси из системы предохранительным клапаном. Если бы группа безопасности отсутствовала, то за повышением давления и перегревом системы, неминуемо последовал бы разрыв системы отопления со всеми вытекающими последствиями, такими как холод в доме, испорченная внутренняя отделка, дорогостоящее восстановление системы отопления.

Следующим элементом обвязки котла является циркуляционный насос. Циркуляционный насос, это устройство, обеспечивающее принудительное движения теплоносителя в системе отопления от котла в радиаторы и обратно.

 Общий принцип работы для всех циркуляционных насосов таков – теплоноситель через трубы поступает в корпус насоса, двигатель насоса, при подаче электропитания, приводит в движение вал с крыльчаткой, они задают определенную скорость потоку теплоносителя, и выталкивают его через себя дальше по трубам. При покупке насоса следует обратить внимание на такие характеристики как производительность, напорные характеристики, мощность, наличие нескольких скоростей, и размер присоединительных гаек, идущих, как правило в комплекте с насосом.

Следующий элемент, обеспечивающий безаварийную работу системы отопления это расширительный бак, он необходим для компенсации расширения теплоносителя в результате нагревания. Т.е. когда теплоноситель в системе отопления нагревается, его объем увеличивается, бак служит пружинкой, которая компенсирует это. По внутреннему устройству представляет собой металлический бак с резиновой мембраной внутри.

Из рассказанного выше следует, что все элементы обвязки котла, при правильном монтаже, должны работать в единой цепи, дополняя друг друга. Будет лучше, если все действия по сборке обвязки будет производить квалифицированный специалист – это поможет избежать многих финансовых проблем по устранению аварий, протечек, разрывов системы.
