Котельную вынесли в отдельное здание, в доме освободили место, котёл подобрали. Остался «небольшой вопрос»: провести тепло через участок. Именно здесь легко решить, что достаточно купить трубу, обернуть утеплителем и закопать.

Но между котлом и домом появляется отдельная инженерная система. Ей нужны подходящие трубы, расчёт диаметра, теплоизоляция, защита от воды и правильно выполненные вводы. Иначе часть произведённого тепла будет уходить в окружающую среду. На обложке семья возвращает накрытый стол с холодной улицы в дом. Это шутка с понятным смыслом: платить хочется за комфорт внутри, а не за тепло, потерянное во дворе. Для теплотрассы этот вопрос решают защитой самого трубопровода и его узлов.

Теплотрассу для частного дома выбирают по нагрузке, длине маршрута, рабочим режимам и условиям участка. Предизолированная труба помогает собрать наружную сеть с заводской теплоизоляцией, но не отменяет расчёт и качественный монтаж. Разберём, как провести отопление от котельной до дома без лишних теплопотерь и что включить в комплект.

Начните с маршрута, а не с цены метра трубы

Теплотрасса нужна, когда источник тепла и потребитель находятся в разных зданиях: котельная отдельно, от неё отапливаются дом, баня или гостевой корпус. Сначала определите, какие здания нужно подключить сейчас и что планируется добавить позже.

Нарисуйте на плане точки выхода и входа, обходы препятствий, повороты и ответвления. Измерять следует длину выбранного пути с учётом подходов к подключениям, а не расстояние между стенами по прямой. Места прохода через фундамент лучше согласовать до земляных работ.

Для отопительного контура требуется подача и обратка. Они могут идти отдельными трубопроводами или в одном двухтрубном кожухе. Если по участку нужно провести ещё и горячую воду, состав линий определяется схемой: нельзя автоматически считать, что двух труб хватит на все задачи.

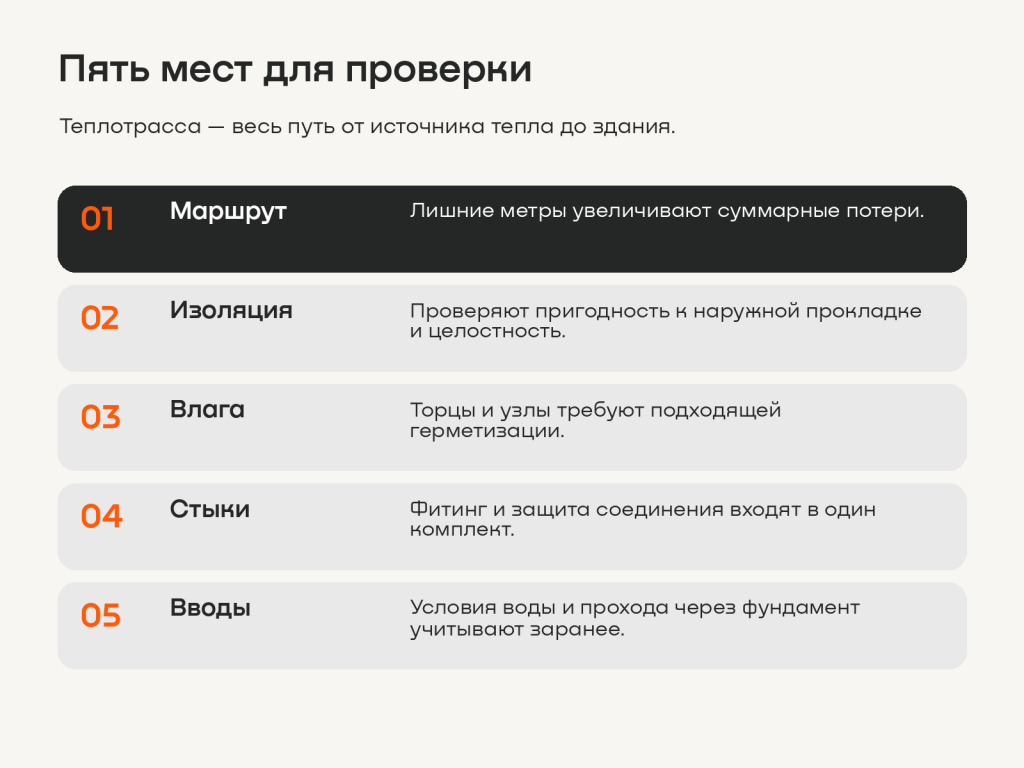

Где теплотрасса теряет тепло: пять мест для проверки

1. Лишняя длина маршрута

Каждый дополнительный метр увеличивает суммарные теплопотери при одинаковых условиях. Поэтому красивый обход по периметру участка сравнивают с более коротким маршрутом. Но сокращение пути не должно игнорировать другие коммуникации, нагрузки, доступность работ и ограничения участка.

2. Неподходящая или повреждённая изоляция

Утеплитель на внутренней трубе и система для наружной подземной прокладки — разные задачи. В земле важны не только теплоизоляционные свойства, но и защита материала при укладке и эксплуатации. Самодельную сборку нужно оценивать целиком: труба, изоляция, оболочка и все узлы.

3. Попадание воды в незащищённые узлы

Даже качественная теплоизолированная труба не решает вопрос открытых торцов и стыков. В инструкции USYSTEMS по комплекту изоляции соединения отдельно предусмотрены тепловая защита, герметизация от влаги и механическая защита узла. Поэтому гидроизоляция соединения должна быть частью сметы и монтажа, а не последней импровизацией.

4. Соединения без полноценной защиты

Каждый стык требует совместимых фитингов и подходящего комплекта защиты. Гибкая труба в бухте позволяет уменьшить количество промежуточных соединений, если выбранный маршрут и длина поставки это допускают. Но ответвления и необходимые соединения всё равно нужно проектировать и комплектовать.

5. Вводы в здания и открытые участки

Трасса не заканчивается у стены. Проверяют проходы через фундамент, переходы к внутренней системе и участки вне защитного кожуха. У выбранного узла прохода должны быть подходящие условия применения. Например, конкретный комплект USYSTEMS с ПЭ-гильзой и термоусадочным рукавом предназначен для гидроизоляции прохода при отсутствии давления грунтовых вод. Это ограничение важно при подборе.

Как небольшие потери превращаются в заметную энергию

Теплопотери трубы обычно сравнивают в ваттах на метр при определённых условиях. Для оценки всей трассы удельные потери умножают на её длину. Чтобы получить энергию за период, учитывают время работы и изменение режимов.

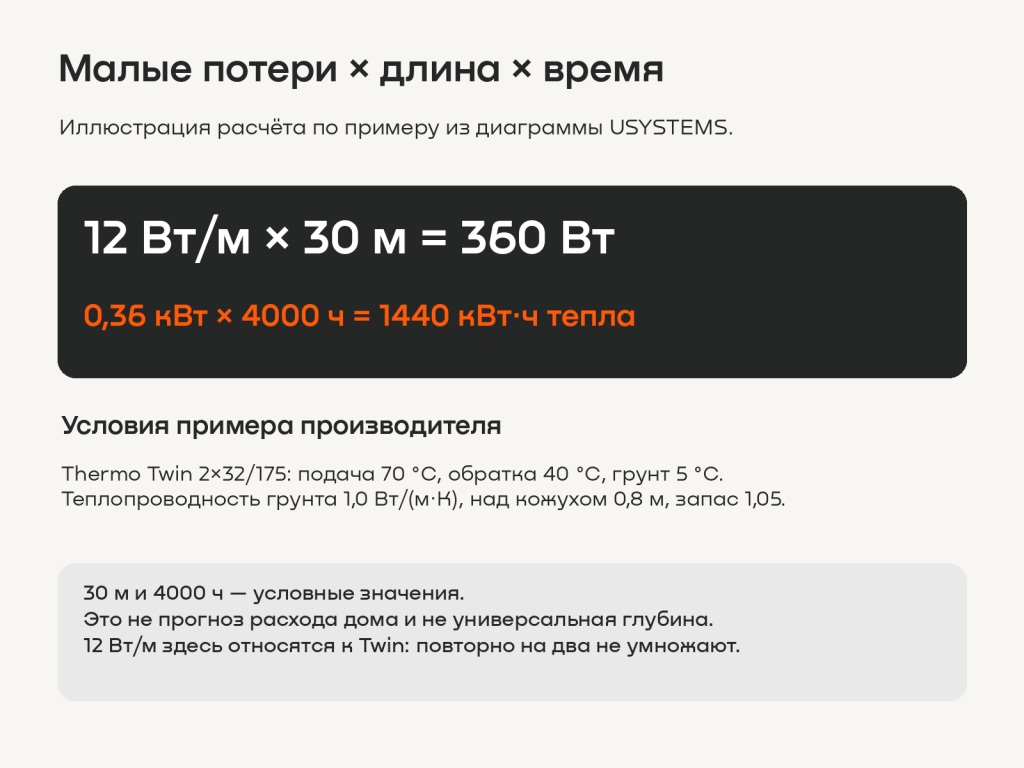

В диаграмме USYSTEMS есть пример для Thermo Twin 2×32/175: подача 70 °C, обратка 40 °C, грунт 5 °C — теплопотери 12 Вт/м. Условия диаграммы: теплопроводность грунта 1,0 Вт/(м·К), слой грунта над кожухом 0,8 м и коэффициент запаса 1,05. Указанная глубина — условие примера, а не универсальное правило прокладки.

Теперь наш условный расчёт: трасса длиной 30 м работает 4000 часов при неизменных условиях этого примера.

• Мощность потерь: 12 Вт/м × 30 м = 360 Вт.
• Энергия за период: 0,36 кВт × 4000 ч = 1440 кВт·ч тепловой энергии.

Длина 30 м и время 4000 часов взяты для иллюстрации. Это не прогноз расхода конкретного дома, не электрическая энергия, потреблённая котлом, и не сумма в рублях. Для стоимости учитывают источник тепла, его эффективность и тариф.

В этом примере 12 Вт/м относятся к двухтрубному исполнению Twin: повторно умножать результат на два из-за подачи и обратки не нужно. Для двух отдельных однотрубных линий потери каждой рассчитывают отдельно и складывают.

Заводская предизолированная труба: что вы покупаете

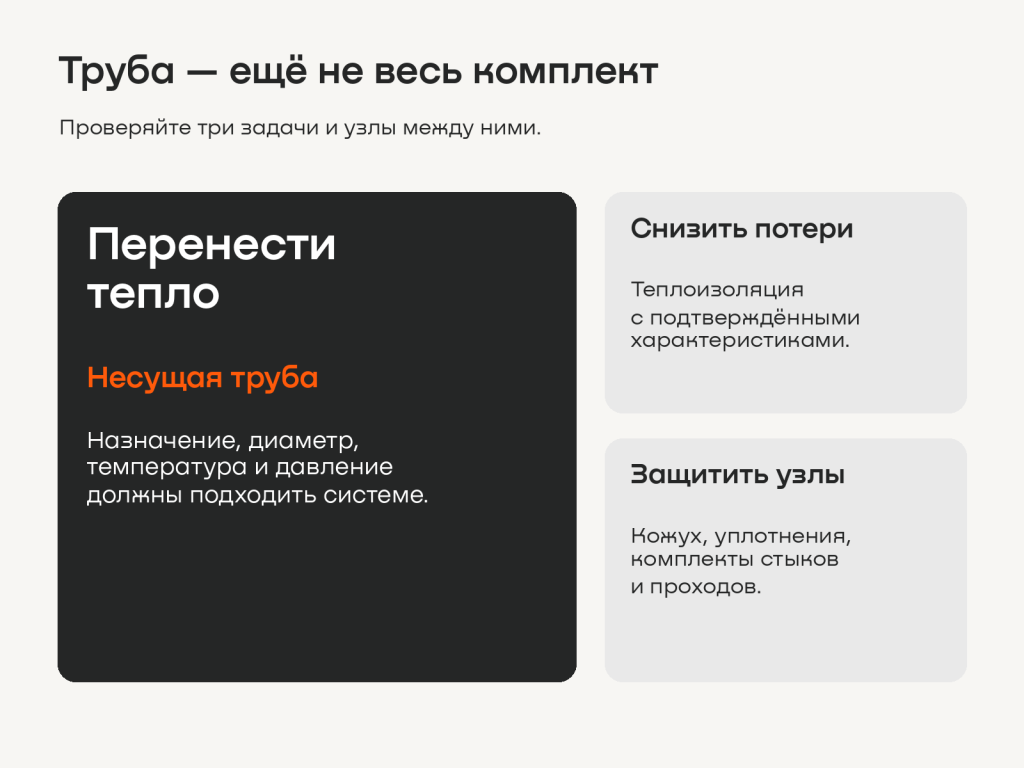

Предизолированная труба объединяет транспортировку теплоносителя, теплоизоляцию и наружную защиту. Это готовая конструкция для выбранного применения, а не просто мягкий утеплитель вокруг любой трубы.

Пример — USYSTEMS Thermo Twin. Производитель указывает две несущие трубы PE-Xa с кислородным барьером EVOH, теплоизоляцию из вспененного сшитого полиэтилена с закрытыми порами и защитный гофрированный кожух HDPE. Подача и обратка находятся в одном кожухе. Назначение — подземная бесканальная прокладка.

Практический смысл такой конструкции — не собирать теплоизоляцию длинного участка из случайных материалов на объекте. Гибкость и поставка в бухте помогают выбрать непрерывный участок и сократить число промежуточных соединений. Торцы, вводы и стыки требуют отдельных совместимых комплектующих.

На странице теплотрасс USYSTEMS производитель заявляет монтаж в 2–3 раза быстрее традиционных методов и гарантию 15 лет. Это заявления производителя: фактический срок работ зависит от маршрута, земляных работ и узлов, а гарантийные условия нужно получить для выбранного комплекта. Эти цифры не означают, что любой участок будет готов за день или что владельцу гарантирована определённая экономия.

Как выбрать диаметр, длину и количество линий

Диаметр — по нагрузке и гидравлике

Одинаковое расстояние до дома не означает одинаковый диаметр трубы. Специалисту нужны тепловая нагрузка потребителей, температурный график, теплоноситель, длина подачи и обратки, арматура и другие сопротивления контура. По ним проверяют расход и работу насоса.

Не выбирайте диаметр по мощности котла в названии или по совету «на 30 метров всегда берут такую трубу». Также различайте диаметр несущей трубы и наружного кожуха: большое число в обозначении теплоизоляционной оболочки не показывает проходное сечение.

Длина — по реальному пути и вводам

Для заказа учитывают весь путь кожуха, заходы в здания и необходимые монтажные участки по проекту. Размеры удобно подтвердить на плане до покупки: случайный запас увеличивает стоимость, а нехватка может добавить соединение там, где рассчитывали обойтись без него.

Линии — по задачам, а не по внешнему виду

В ассортименте производителя есть отдельные решения для отопления, ГВС и ХВС. Утеплённая труба для холодной воды не становится отопительной из-за похожего кожуха. Для одновременного отопления и горячего водоснабжения сначала составляют схему, затем подбирают исполнение и допустимые рабочие режимы каждой линии.

Что включить в смету, кроме трубы

• Трубу нужного исполнения, длины и рабочего режима.
• Совместимые фитинги и переходы к системе в каждом здании.
• Концевые уплотнители, защиту стыков и ответвлений, если они есть.
• Узлы прохода через фундамент с учётом условий воды и конструкции.
• Земляные работы, подготовку основания, засыпку и восстановление покрытия по проекту.
• Испытания, исполнительную фиксацию маршрута и документы сдачи.

Сравнивать предложения полезно по одинаковому составу. Дешёвая строка «труба» не показывает стоимость завершённой теплотрассы. Особенно если в другом предложении уже включены вводы, уплотнения и испытания.

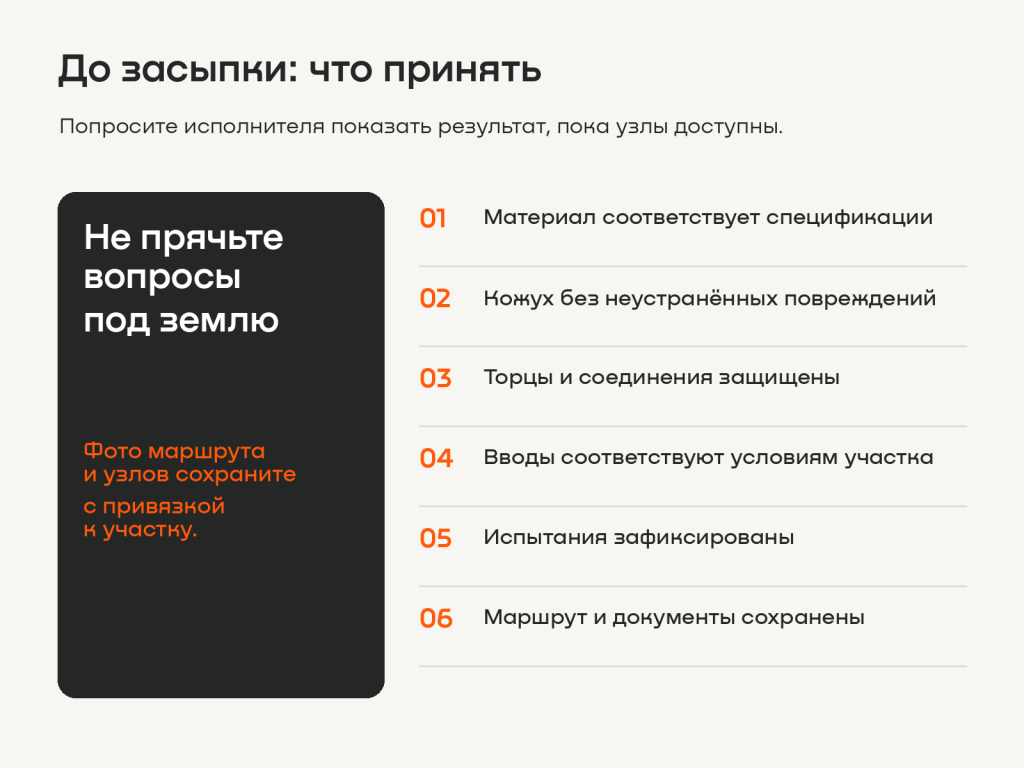

Что проверить до засыпки траншеи

Заранее согласуйте с исполнителем этап приёмки скрываемых работ. Попросите показать соответствие материала спецификации, защиту торцов, вводов и соединений, а также результаты испытаний по документации выбранной системы. Сохраните фотографии маршрута и узлов с привязкой к постоянным точкам участка.

Осмотрите доступный кожух на повреждения и убедитесь, что найденные дефекты устранены предусмотренным способом. Радиусы изгиба, основание, глубина и защита под проездами проверяются по проекту и инструкции конкретной трубы. Универсальной глубины для любого участка эта статья не задаёт.

Если трасса уже работает, а в доме холодно, не начинайте с раскопок. Нужна диагностика системы, включая режимы котла, расход и циркуляцию. Полоса растаявшего снега — повод проверить ситуацию, а не готовый диагноз утечки или неисправности трубы.

Что отправить специалисту для подбора теплотрассы

Подготовьте план участка с маршрутом, назначение подключаемых зданий, расчётную нагрузку или данные для её определения, параметры существующего источника тепла и информацию о теплоносителе. Отметьте проезды, известные коммуникации, вводы и участки с грунтовой водой. Если нужна горячая вода, укажите это отдельно.

Отправьте эти данные в GiGas через заявку на расчёт системы. На сайте заявлены индивидуальный подбор оборудования и расчёт теплопотерь; расчёт бесплатный при заказе оборудования в GiGas. В заявке попросите включить в подбор теплотрассу: длину, диаметр, исполнение и комплект узлов. Наличие выбранной позиции и состав работ уточняются при согласовании.

Частые вопросы

Можно просто утеплить обычную трубу и закопать?

Оценивать нужно пригодность всей сборки к условиям прокладки: трубу, изоляцию, оболочку и узлы. Отдельный утеплитель не подтверждает эту пригодность. Сравнивайте проектные решения целиком.

Предизолированная труба полностью исключает теплопотери?

Нет. Производитель публикует ненулевые расчётные потери. Цель — снизить их до обоснованного уровня, подобрать трассу и защитить узлы.

Для бани и дома нужна одна и та же труба?

Назначение здания не определяет диаметр автоматически. Учитывают нагрузку, режим использования и всю схему подключения.

Что делать с риском замерзания при остановке отопления?

Теплоизоляцию нельзя считать самостоятельной бессрочной защитой неподвижного теплоносителя. План действий при остановке системы и допустимый теплоноситель согласуют с проектировщиком и требованиями оборудования. Подробнее о выборе — в статье «Вода или антифриз в системе отопления».

Когда лучше решать вопрос теплотрассы?

До земляных работ и благоустройства участка. Тогда можно согласовать маршрут, вводы и комплект, а не приспосабливать их к уже готовым дорожкам и фундаментам.
