Запас горячей воды для дома можно создать с помощью электрокотла и бойлера косвенного нагрева. Разбираем, как работает эта связка, сколько восстанавливается запас и что проверить до покупки.
Бойлер хранит «горячий резерв» — воду, заранее нагретую для душа, ванны и кухни. Электрокотёл восполняет расходуемое тепло. Чтобы эта связка была удобной, нужно подобрать и объём запаса, и скорость его восстановления.
Такой вариант имеет смысл рассматривать, когда электрокотёл уже нужен дому для отопления, а доступная мощность позволяет нагревать бойлер за приемлемое время. Разберём принцип подключения, приоритет горячей воды и ограничения на примере MIZUDO STYLE ELECTRO M12EHT.
Как бойлер создаёт запас горячей воды
Бойлер косвенного нагрева — бак с теплообменником внутри. В рассматриваемом варианте теплообменник выполнен в виде трубчатого змеевика. По нему проходит теплоноситель от котла и передаёт тепло воде в баке.
Теплоноситель котла и бытовая вода — две разные среды. При исправном теплообменнике они не смешиваются. Котловой контур подключают к змеевику; водопроводную воду подают в бак, а нагретую воду из бака направляют к кранам.
Этот запас позволяет пользоваться уже нагретой водой: чтобы открыть душ, не требуется каждый раз начинать нагрев холодного бака. Котёл затем восполняет тепло, израсходованное с водой и потерянное через стенки бака и трубопроводы. Если расход опережает восстановление запаса, доступное количество горячей воды и её температура будут снижаться.

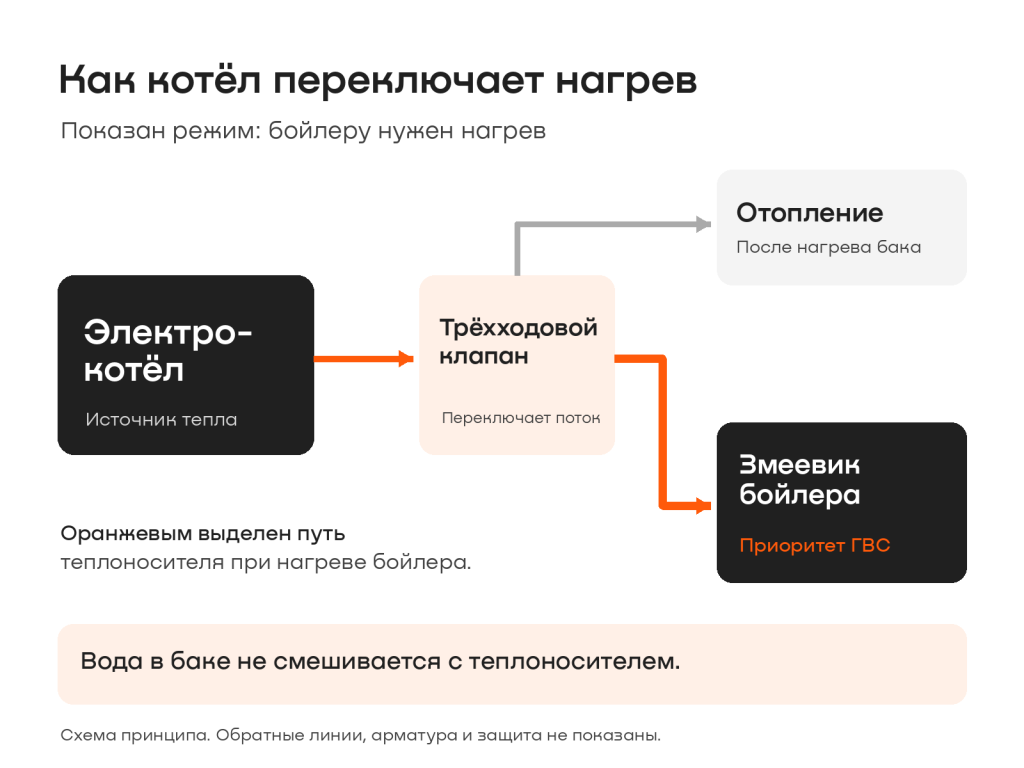

Схема с трёхходовым клапаном: отопление или нагрев бойлера
В этой схеме трёхходовой клапан переключает направление котлового теплоносителя между отопительным контуром и змеевиком бойлера. Автоматика получает информацию о температуре бака от совместимого датчика.
- Баку нужен нагрев. Датчик передаёт запрос автоматике котла.
- Котёл выполняет запрос ГВС. Клапан направляет теплоноситель к змеевику, через стенку которого нагревается вода в баке.
- Запрос выполнен. Система возвращается к отоплению, если оно требуется выбранным режимом.
Это называется приоритетом горячего водоснабжения, или ГВС. В такой схеме во время нагрева бойлера тепло от котла направляется прежде всего в бак. Новая подача тепла в отопительный контур на этот период прерывается.
Пауза в подаче тепла не означает, что дом мгновенно остывает: помещения и отопительные приборы обладают тепловой инерцией. Но допустимость и длительность паузы нужно оценивать для конкретного дома, особенно при больших теплопотерях и длительном восстановлении запаса воды.
Уже нагретую воду из бака можно расходовать и тогда, когда котёл работает на отопление. Сам факт открытия крана не означает, что весь бак нужно нагревать заново: переключение определяется запросом автоматики.
Если штатной поддержки бойлера у котла нет, внешний трёхходовой клапан сам по себе её не создаст. Нужны согласованные переключение потока, работа насоса и управление температурой по допустимому производителем решению. По общей статье нельзя выбрать электрические соединения или монтажную обвязку.
Что предусмотрено у MIZUDO STYLE ELECTRO M12EHT
В паспорте STYLE ELECTRO V1.5 для схемы конструкции с M12EHT показаны трёхходовой клапан и его привод. Отдельно обозначены выход для бойлера косвенного нагрева G3/4 и подключение датчика температуры бойлера. В зимнем режиме предусмотрен приоритет ГВС с последующим переходом к отоплению, в летнем — работа только для ГВС.
Это делает MIZUDO STYLE ELECTRO M12EHT в GiGas конкретным примером электрокотла для такого сценария. При заказе нужно сверить артикул, шильдик и паспорт поставки: одинаковое название модели не отменяет различий исполнений.
Поддержка бойлера не означает совместимость с любым баком. В паспорте есть предупреждение о том, что полная совместимость с датчиками и бойлерами других производителей не гарантируется. До покупки проверяют тип датчика и его установку, параметры теплообменника и работу управления. Размер резьбы — только одна часть проверки.
Сколько времени будет греться бойлер

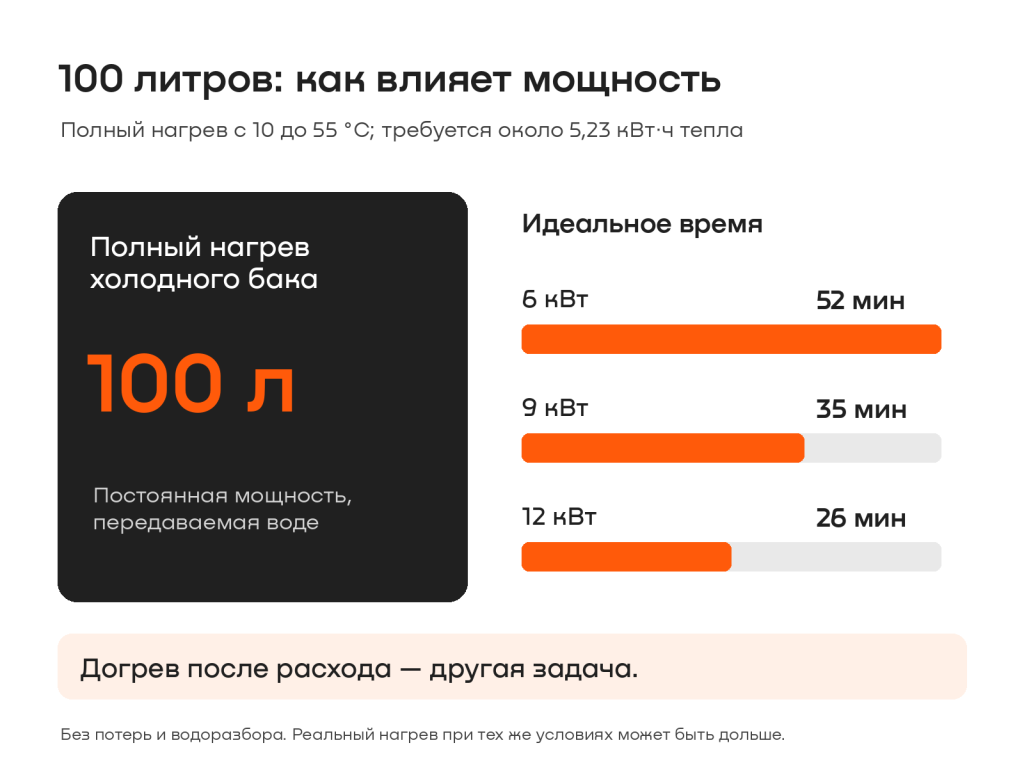

Для ориентира рассчитаем полный нагрев условных 100 литров воды с 10 до 55 °C. Это учебный пример, а не рекомендация по объёму бака или температуре хранения воды.
Примем массу воды равной 100 кг, удельную теплоёмкость — 4,186 кДж/(кг·°C). Тогда количество тепла Q = 100 × 4,186 × (55 − 10) / 3600 ≈ 5,23 кВт·ч. Идеальное время t = Q / P:
- 6 кВт, постоянно передаваемых воде, — около 52 минут;
- 9 кВт — около 35 минут;
- 12 кВт — около 26 минут.
Расчёт не учитывает теплопотери, водоразбор, ограничения теплообменника и работу автоматики. Для оценки по мощности котла также нужно учесть, что не вся его номинальная мощность обязательно будет постоянно передаваться воде в баке. Реальный нагрев при тех же исходных условиях может занять больше времени.
Полный нагрев холодного бака и обычный догрев — разные задачи. После частичного расхода в бойлере остаётся нагретая вода; необходимое количество тепла зависит от того, сколько воды израсходовали и как изменилась температура. Приведённые 26–52 минуты не являются обязательным ожиданием перед каждым душем.
Паспортное время нагрева бойлера сравнивают вместе с условиями его получения: температурой и расходом теплоносителя, исходной температурой воды. Теплообменник с высокой паспортной мощностью не сможет получить 24 кВт от котла, который отдаёт только 6 кВт.
Нужно ли складывать мощность отопления и бойлера
В схеме с переключением и приоритетом ГВС котёл выполняет две задачи по очереди. Поэтому механически складывать потребность отопления и паспортную мощность змеевика неправильно. Но выбирать котёл только по отоплению, совсем не проверяя восстановление горячей воды, тоже недостаточно.
Для подбора нужно оценить теплопотери дома, допустимые паузы отопления, расход воды и время её нагрева при доступной мощности. Накопительный бак помогает распределить потребление воды во времени, но сам не добавляет котлу киловатт.
Электроснабжение проверяют отдельно: разрешённая мощность, допустимое подключение выбранного исполнения и бытовые нагрузки. Если одновременно работает дополнительный ТЭН бойлера, его нагрузку также учитывают. Подробнее — в статье «Электрокотёл 220 или 380 В: как выбрать мощность».
Когда выбрать связку, а когда отдельный водонагреватель
Электрокотёл и бойлер косвенного нагрева
Подходит для рассмотрения, если электрокотёл уже нужен для отопления, поддерживает бойлер и позволяет управлять его нагревом. Сильная сторона — возможность использовать один источник тепла для двух задач с накоплением горячей воды. Проверить нужно совместимость, обвязку, место под бак, время восстановления воды и паузы отопления.
Электрокотёл и отдельный накопительный электроводонагреватель
Этот вариант стоит сравнить, если котёл не поддерживает бойлер либо нужно разделить управление отоплением и горячей водой. Бак нагревается собственным электрическим элементом и не запрашивает тепло у котла. При этом его мощность определяет скорость восстановления воды, а одновременная работа с котлом увеличивает суммарную электрическую нагрузку.
Сравнивайте полные решения: оборудование, датчики, управление, монтаж и требования к электроснабжению. Косвенный нагрев от электрокотла сам по себе не гарантирует меньшего счёта за электричество. На расходы влияют количество нагретой воды, тариф, потери бака и трубопроводов, режим работы.
Некоторые бойлеры допускают установку дополнительного ТЭНа. Это возможность конкретного исполнения: наличие нагревателя в комплекте, его питание и допустимые режимы нужно проверять отдельно.
Что подготовить для подбора и монтажа
- Сценарий водоразбора: душ или ванна, кухня, несколько санузлов; какие потребители работают одновременно и сколько времени допустимо ждать восстановления запаса.
- Данные дома: расчётные теплопотери и режим отопления. По ним оценивают возможность пауз на нагрев бойлера.
- Котёл: точная модель и исполнение, паспорт, доступная мощность, штатная поддержка бойлера, летний режим.
- Бойлер: объём, характеристики змеевика с условиями измерения, место установки датчика, состав комплекта. О выборе запаса воды — в разборе бойлеров косвенного нагрева для дома.
- Электроснабжение: разрешённая мощность, фазность, крупные бытовые потребители и дополнительный ТЭН, если он предусмотрен.
- Место: габариты, масса заполненного бака, доступ для обслуживания и возможность подведения коммуникаций.
Монтажнику нужно согласовать гидравлическую схему и циркуляцию, датчик и автоматику, защиту отопительного контура и водонагревателя, электрическое подключение и пусконаладку. Наличие защитных узлов в котле не отменяет требований паспорта бойлера к его подключению со стороны водопровода.
Короткие ответы перед покупкой
Одноконтурный котёл сможет дать горячую воду?
Да, через отдельный бойлер косвенного нагрева, если предусмотрена такая работа. Бытовая вода нагревается и хранится в баке.
Можно ли пользоваться горячей водой летом?
Да, если оборудование поддерживает соответствующий режим. У STYLE ELECTRO V1.5 в паспорте описана летняя работа только на ГВС. У другого котла эту возможность проверяют отдельно.
Нужен ещё один трёхходовой клапан?
Не обязательно. Если необходимое переключение выполняет штатный узел, дублировать его только из-за появления бойлера не требуется. Состав обвязки определяют по документации выбранного оборудования.
Большой бак решит проблему слабого котла?
Он позволит накопить больше воды, но при той же доступной мощности полный нагрев большего объёма потребует больше времени. Подбирать нужно и запас, и скорость его восстановления.
Проверить связку до покупки
Передайте модель котла, данные бойлера-кандидата, сведения об электроснабжении и сценарий использования горячей воды. Закажите расчёт системы в GiGas, чтобы сопоставить потребность дома и возможности оборудования. Допустимую схему подключения согласуйте с профильным специалистом по паспортам конкретных исполнений.
Источники и документы
- Официальная страница MIZUDO M12EHT и паспорт STYLE ELECTRO V1.5 в разделе «Документация»: конструкция и подключения — печатные страницы 8 и 12–13; режимы — страница 19.
- Официальная документация бойлеров STOUT SWH-3: устройство теплообменника, подключение, защитные узлы и возможность установки ТЭНа. Не является подтверждением совместимости с конкретным электрокотлом.
