Электрический котел интегрируется в систему отопления по простой схеме, которая действует в соответствии с законами термодинамики, что делает ее универсальной и практичной. Принцип работы оборудования выглядит следующим образом:

• Нагревательный элемент электрокотла нагревает теплоноситель до заданной температуры.
• Нагретая жидкость расширяется и поднимается вверх, вытесняя холодные слои.
• Теплоноситель движется по трубам к радиаторам отопления, которые отдают тепло.
• Остывшая рабочая среда заменяется следующей порцией нагретой жидкости — и цикл повторяется.

Подключение электрокотла к одноконтурной системе отопления выполняется в определенном порядке. Сначала выбирается место для установки теплогенератора. Электрическая схема монтажа мощного электрического оборудования обязательно предусматривает контур заземления, что обеспечивает его безопасную эксплуатацию. В распределительном щитке монтируется аппарат УЗО с подходящими параметрами и подводится силовая кабельная линия.

В приказе Минтруда России от 15.12.2020 N 903н (ред. от 29.04.2022) «Об утверждении Правил по охране труда при эксплуатации электроустановок» (зарегистрировано в Минюсте России 30.12.2020 N 61957) в пункте 2.8. говорится: «К специальным работам в электроустановках допускаются работники, прошедшие обучение по выполнению специального вида работ и проверку знаний требований безопасности при проведении специального вида работы».

Поэтому самостоятельный монтаж электрического котла не допускается.

Безопасность эксплуатации электрических установок – первоочередное требование, поэтому перед подключением котла следует установить группу безопасности и модуль автоматического отключения. Подключение силового кабеля осуществляется только через эти приборы.

В системе отопления присутствует циркуляционный насос, который подключается к патрубкам котла в следующем порядке:

• подводящий соединяется с обраткой;
• отводящий подключается к подаче.

Перед входом в циркуляционный насос устанавливается фильтр, который улавливает механические примеси с помощью металлической сетки.

Обязательный элемент системы отопления – компенсационное устройство, которое представляет собой открытый или закрытый расширительный бачок. Для установки этой емкости используется отдельный отвод на обратной трубе циркуляционного контура.

В завершение устанавливается группа безопасности: манометр, автоматический воздухоотводчик, регулирующий клапан с сервоприводом.

Надежность, долговечность и безопасность работы электрического котла зависит от правильного подключения электрической схемы. Для этого требуется соблюдение следующих правил:

• Монтаж электрокотла должен осуществляться работником, прошедшим обучение по выполнению специального вида работ и проверку знаний требований безопасности при проведении специального вида работы (в соответствии с приказом Минтруда России от 15.12.2020).
• Должна использоваться кабельная продукция с медными жилами.
• Кабели должны иметь сечение не ниже расчетных значений.
• Следует использовать цельные участки проводов.
• Кроме встроенной защиты, предусматривается экстренная мера отключения оборудования – УЗО.
• Устанавливается автоматический модуль, контролирующий утечку тока по заземлению.

Гидравлическая схема подключения электрокотла должна предусматривать элементы, которые продлевают эксплуатационный ресурс системы:

• Сетка фильтра грубой очистки должна предусматривать возможность обслуживания, поэтому используется резьбовое соединение.
• Расширительный бачок должен компенсировать до 10% объема теплоносителя, циркулирующего в системе.
• Индукционный электрокотел требует обязательной установки циркуляционного насоса, который подключается к обратке, чтобы исключить возможность перегрева жидкости.
• Обязательно устанавливается манометр для контроля давления в системе.
• Монтаж предохранительного клапана позволяет защитить систему от разгерметизации в случае гидроударов и импульсных скачков давления.
• В верхних точках системы и местах, в которых происходит изменение гидравлического сопротивления, обязательно устанавливаются воздухоотводчики.

В систему безопасности электрического котла входят следующие элементы:

• Автоматические выключатели. Обеспечивают защиту при возникновении токов короткого замыкания.
• Заземляющие шины. Исключают прохождения электричества по корпусу котла и не допустят возникновения искры во влажной среде.
• Гидравлическая группа защиты. Сюда входит срывной клапан, манометр, воздухоотводчики.
• Терморегулятор. Обязательно включается в состав оборудования современных электрокотлов для защиты от перегрева теплоносителя.

Очевидно, что эксплуатация электрического котла приводит к значительному росту расходов на электроэнергию, поэтому нужно задуматься о мероприятиях, направленных на экономию ресурса. Простой и доступный способ сократить расходы – установить двухтарифный счетчик. Кроме этого, неплохо было бы задуматься об использовании «умной» автоматики, которая не только обезопасит работу оборудования, но и отключит его в нужное время.

При выборе места установки электрокотла нужно предусмотреть монтаж в самой нижней точке контура. Трехфазное оборудование «не любит» сильных перекосов, хотя допускает отклонение на 10%.

Стабилизатор напряжения в электрической цепи котла – не лишнее устройство. Прибор обеспечит эффективный нагрев теплоносителя и не допустит ошибок при срабатывании защитных автоматов. Стабилизатор выбирается по потребляемой мощности. Если у нас котел 12-14 КВт (один из самых распространенных диапазонов мощностей), то нам потребуется стабилизатор минимум на 12-14 КВт. Ко всему прочему, он должен иметь сверхбыстрое срабатывание (аналоговые «дешевые» типа ресантовской механики не пойдут.)

Некоторые современные электрические котлы оснащаются GSM-модулем, благодаря которому можно контролировать их работу дистанционно.

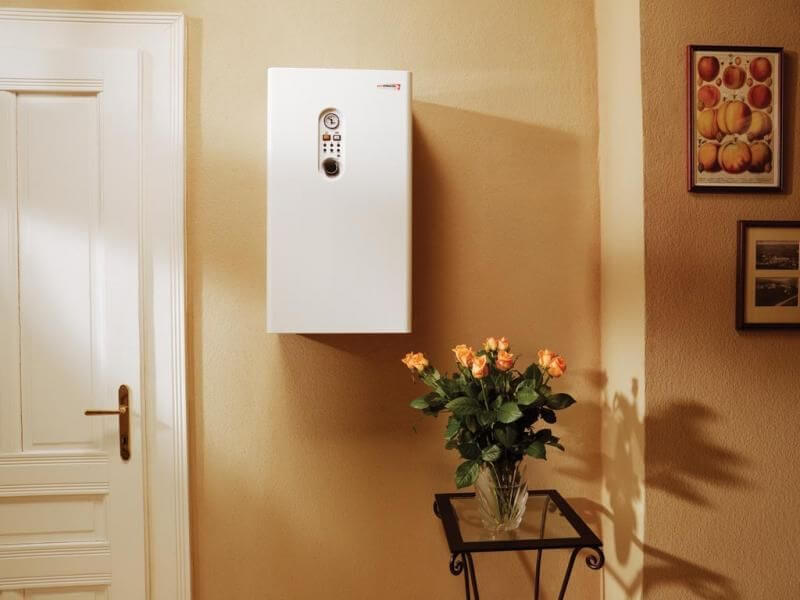

Большинство бытовых электрокотлов – это компактные устройства, предусматривающие настенный монтаж. Перед тем, как приступить к его обвязке, следует обеспечить надежную фиксацию в рабочем положении. При выполнении этой работы нужно придерживаться определенных правил:

• Минимальное расстояние от потолка составляет 700 мм, а до стен – 500 мм.
• Между задней стенкой и основанием должен быть отступ минимум 30 мм.
• Перед котлом должно иметься пространство, достаточное для его обслуживания. По нормативам – не менее 0,7 м².
• Подключать оборудование допускается только после его надежной фиксации на основании.
• Не допускается подключение к сети кабелями, состоящими из отрезков.
• Крепеж должен соответствовать материалу основания.

Сразу после завершения монтажа электрокотла в систему отопления и подключения к электрической сети вводить его в эксплуатацию нельзя. Нужно вначале провести пусконаладочные работы для того, чтобы точно убедиться в работоспособности и безопасности оборудования. Сюда входят следующие основные мероприятия:

• Проверка корректности сборки электрической схемы и наличия заземления.
• Проверка герметичности всех мест соединения труб.
• Заполнение системы теплоносителем с характеристиками, соответствующими особенностям котла определенного типа.
• Удаление воздуха из системы с помощью воздухоотводчиков или кранов Маевского.

После запуска котла нужно дождаться момента, когда температура теплоносителя достигнет заданной температуры, и убедиться, что автоматика сработала, и аппарат функционирует в штатном режиме. Если нет нигде течи и других проблем, то устройство можно считать готовым к длительной эксплуатации.

Преимущества использования электрических котлов в системах отопления очевидны:

• для установки оборудования может быть использовано любое помещение;
• высокий уровень безопасности при подготовке теплоносителя;
• полностью автоматизированная работа оборудования упрощает контроль за параметрами работы системы;
• монтаж существенно упрощается, так как нет необходимости организации дымохода и вентиляции.

При отсутствии других источников энергии или когда объемно-планировочные показатели здания не позволяют установить более габаритные твердотопливные агрегаты, альтернативы электрокотлам нет. Если в местности установки электрического теплогенератора качество электроэнергии низкое и велика вероятность отключения, то рекомендуется предусмотреть резервный источник тепла или наоборот – электрический теплогенератор сделать резервным.

Основное правило подключения электрического котла – перед началом монтажа следует изучить рекомендации производителя, которые содержатся в сопроводительной документации. Несмотря на то, что оборудование принципиально не отличается друг от друга, некоторые модели имеют некоторые особенности.

Если нет уверенности в собственных силах, то лучше поручить установку электрооборудования квалифицированным мастерам. В этом случае можно гарантировать, что в доме будет тепло и не случится никакой аварии.
