Идея водяного теплого пола не нова — такой способ подогрева полов использовали еще во времена античности. Современные системы принципиально не отличаются от древних конструкций, но в техническом плане они более совершенны.

Принцип действия водяного теплого пола заключается в том, что под стяжкой или напольным покрытием устраивается контур из труб, по которому циркулирует нагретый теплоноситель. Температура воды в системе подогрева не должна превышать +55°C, а средняя температура поверхности пола составляет +26°C. Этого достаточно для активного излучения тепла в вертикальном направлении практически без участия конвективного теплообмена. В результате ноги людей находятся в комфортных условиях, а помещение в верхней части не перегревается.

В систему низкотемпературного водяного теплого пола входят следующие элементы:

• Трубы и комплектующие. Их совокупность образует контур, по которому происходит циркуляция нагретого теплоносителя. Для создания системы используются металлопластиковые, полипропиленовые или полиэтиленовые трубы.

• Коллекторно-смесительный узел. Предназначен для управления работой системы. Заводская компоновка узла тщательно проработана, что обеспечивает эффективную, надежную и долговечную работу системы.

• Теплогенератор. Как правило, источником тепловой энергии служит отопительный котел, используемый в основной системе отопления.

Водяной теплый пол характеризуется высокой энергоэффективностью, которая достигается за счет следующих факторов:

• Снижение затрат на нагрев теплоносителя для подогрева воды до 35-45℃.

• Пониженная средняя температура на 1-2℃.

• Интеграция в систему комплектов для саморегулирования системы в автоматическом режиме.

• Установка теплогенераторов высокого класса энергосбережения.

К преимуществам водяного теплого пола относят:

• Укладка возможна в пол с любым покрытием.

• Допускается монтаж в помещениях любого назначения.

• Нет ограничений по использованию в зданиях, выполненных из различных материалов.

• Возможность интеграции в отопительную систему с котлом, работающем с использованием любого энергоносителя.

• Равномерный прогрев воздуха в помещении, которому не препятствуют расположенные на полу предметы.

• Безопасность.

• Ремонтопригодность.

• Надежность и долговечность заводских систем.

Несмотря на множество достоинств, водяной теплый пол не лишен недостатков:

• Высокая трудоемкость и стоимость при использовании мокрых строительных технологий.

• Довольно высокая стоимость комплекта.

• Усложняется ремонт при укладке в стяжке.

• Необходимость периодического обслуживания основных узлов системы.

Укладка теплого пола в монолитный пол — технология, которая применяется чаще всего, так как он универсальна. Технологический процесс осуществляется в следующем порядке:

• Оценка условий строительства и разработка проекта.

• Подготовка поверхности пола.

• Монтаж коллекторного шкафа.

• Укладка труб в соответствии с выбранной схемой.

• Подключение и тестирование системы.

• Заливка стяжки.

• Финальная настройка оборудования.

• Укладка напольного покрытия.

Сухой способ монтажа используется для деревянных домов, зданий со слабыми несущими конструкциями или низкими потолками. В этом случае последовательность операций выглядит следующим образом:

• На черновой пол устанавливаются лаги, между которыми укладывается утеплитель.

• На лаги стелится половая доска, к которой прибивают рейки толщиной 25 мм с шагом 20 мм.

• В образовавшиеся зазоры для равномерной теплопередачи укладываются фиксационные траки.

• Контуры системы помещаются в пластины.

• Поверх труб расстилается полиэтиленовая пленка, а на них — гипсоволокнистый лист, толщина которого зависит от материала напольного покрытия.

Использования сухого способа укладки теплого пола позволяет сократить время строительных работ, снизить нагрузки на несущие конструкции и быстро ввести в эксплуатацию систему подогрева. Следует отметить, что при этом монтаж удорожается, а теплоотдача снижается примерно на 10%.

Конструкция электрического теплого пола принципиально не отличается от водяной системы, но имеет определенную специфику. Под полом прокладывается нагревательный кабель, который при прохождении электрического тока нагревается и прогревает пол. От поверхности пола тепло передается в атмосферу помещения.

Электрический теплый пол имеет ряд преимуществ:

• Существуют различные типы систем для определенного типа основания.

• Высокая энергоэффективность за счет снижения потерь тепла и автоматического регулирования температурного режима.

• Для работы не требуется внешний источник тепла.

• Равномерный прогрев поверхности пола.

• Может использоваться как основное или дополнительное отопление.

• Простое управление.

• Надежная автоматика.

• Бесшумная работа.

• Длительный срок эксплуатации.

• Скрытый монтаж элементов системы делает ее незаметной в интерьере.

К недостаткам электрических систем теплого пола относят:

• Энергозависимость. Перебои или нестабильные параметры электрической сети делают невозможным или неэффективным этот вид подогрева пола.

• Сложный ремонт. При повреждении проводников требуется демонтаж пола и его покрытия.

• Повышенные требования безопасности. Конструкция должна иметь высокий класс пылевлагозащиты, предусматривать УЗО и надежную автоматику.

• Не задействуются участки пола, на которых находятся предметы обстановки.

Основные элементы этого варианта электрического теплого пола — это одно- или многожильные проводники, внутренняя изоляция и наружная оболочка. Он монтируется в стяжку толщиной 3-5 см, что позволяет использовать систему под различными отделочными материалами. Греющий кабель — универсальное решение для полноценного отопления или обогрева любых помещений с любым напольным покрытием.

Теплый пол этой системы имеет модификации, которые отличаются по физическим принципам передачи тепла:

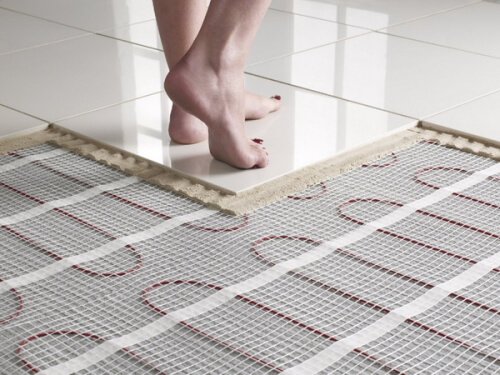

• Конвекционные нагревательные маты. В состав входят токоведущие жилы, диаметр которых составляет 2,5-4 мм. Они фиксируются на сетчатом основании в виде витков, уложенных с определенным шагом. Маты укладываются в стяжку толщиной 5-10 мм или на плиточный клей. Благодаря сетчатому основанию упрощается монтаж, а высота комнаты практически не изменяется.

• Инфракрасные нагревательные маты. Выполнены в виде тонкой пленки, состоящей из инфракрасных элементов, которые нагревают предметы, находящиеся в помещении. Укладка матов на пол или потолок происходит с использованием сухих строительных технологий, которые существенно упрощают монтаж. Инфракрасный обогрев относится к саморегулирующимся системам, поэтому наличие препятствий не снижают его эффективность.

Вне зависимости от типа электрического теплого пола технология монтажа не имеет принципиальных отличий и состоит из следующих операций:

• Выбирается место установки терморегулятора. В подрозетник заводятся провода и выполняется штроба. В гофротрубу помещаются терморегулятор и датчик.

• Подготовка пола. Поверхность очищается и покрывается слоем грунтовки.

• Укладка элементов теплого пола. Технология зависит от его особенностей и производится в соответствии с рекомендациями производителя.

• Выполняется горизонтальная штроба. В нее устанавливается датчик, который помещен в гофрированную трубу. Место его размещения должно быть строго между жилами.

Укладка в стяжку имеет некоторые особенности:

• В черновом слое укладывается отражающая теплоизоляция. На нем фиксируется монтажная лента или армирующая сетка, а затем — греющий кабель.

• Выполняется вертикальная штроба.

• Укладывается датчик на одинаковом расстоянии от витков.

По окончании монтажа электрический теплый пол тестируется. Если нареканий к его работе нет, то заливается стяжка или укладывается напольное покрытие.

Экономический аспект монтажа теплого пола — один из наиболее важных, поэтому, выбирая ту или иную систему, следует учитывать ряд факторов:

• Стоимость комплекта. В состав электрического теплого пола входит греющий кабель, термодатчик и регулятор, что делает его примерно в два раза дороже, чем водяная система подогрева. Для монтажа водяного теплого пола потребуются трубы и специальные маты для их укладки, а также узел подмеса теплоносителя.

• Стоимость эксплуатации. Подогрев теплоносителя при использовании водяного теплого пола обходится намного дешевле, чем расходы на электроэнергию. Экономический эффект будет максимальным, если в отопительную систему установлен газовый котел.

• Стоимость ремонта. Расходы на восстановление системы при повреждении греющего кабеля значительно дешевле, чем ремонт и ликвидация последствий протечки водяного теплого пола.

Водяной теплый пол — более безопасная система по сравнению с электрическим подогревом. Современное кабельное и пленочное отопление имеет высокую степень защиты, но не исключают теоретическую возможность поражения электротоком.

Эксплуатация электрического теплого пола в помещениях с повышенной влажностью допускается только в случае использования специального защищенного провода. Монтаж водяной системы возможен в любом помещении.

Каждая из систем теплого пола — не идеальная, имеет свои преимущества и недостатки:

• Электрический теплый пол от известных брендов имеет длительный срок эксплуатации — даже бюджетный вариант прослужит не менее 20 лет. Выйти из строя может только термодатчик или регулятор мощности.

• Водяной теплый пол. Срок эксплуатации пластиковых труб практически не ограничен, но фитинги не столь долговечны и могут выйти из строя через 10-15 лет. В случае протечки системы для установления локализации проблемы требуется демонтаж напольного покрытия и стяжки.

Основанием для решения об использовании одной из систем подогрева пола служит оценка особенностей отапливаемого помещения и здания, в котором планируется монтаж. Кроме этого, принимают во внимание следующие аспекты:

• Мощность. Водяной теплый пол может прогреть поверхность до 50℃, электрический работает в диапазоне температур 15-30℃.

• Затраты на нагрев теплоносителя. Для обогрева одного квадратного метра с помощью греющего кабеля требуется порядка 180-200 Вт. Учитывая невысокую температуру нагрева с помощью электрической системы, водяной теплый пол значительно превосходит ее по теплоотдаче и КПД.

Выбор системы теплого пола зависит от множества технических и экономических факторов. Принятие решения без оценки условий эксплуатации и теплотехнического расчета может привести к тому, что подогрев будет неэффективным или станет дорогостоящим проектом, который не оправдает вложения. Оптимальный выход в такой ситуации — обратиться в специализированную компанию, которая занимается проектированием, монтажом, ремонтом и обслуживанием отопительного оборудования. Это позволит сэкономить время и деньги, а также гарантированно получить ожидаемый результат.
