Все этапы создания дымохода строго регламентируются строительными нормами и правилами, а также пожарными требованиями. С появлением новейших строительных материалов, которые используются для создания кровельного пирога (пленки гидроизоляции, мембраны паробарьеров и ветрозащиты) риск возгорания увеличился, но одновременно с этим правила установки систем дымоотведения ужесточились. Требования к подобным конструкциям содержатся в СП 280.1325800.2016, СП 7.13130.2013, СП 41-108-2004 и ряде других нормативно-технических документов.
Выбор системы дымохода зависит от типа газового котла:
- Турбированный. Устанавливается коаксиальный дымоход, который представляет собой конструкция «труба в трубе». По внешнему контуру поступает с улицы свежий воздух, по внутреннему – удаляются продукты горения.
- С открытой камерой сгорания. Воздух, необходимый для горения, забирается из атмосферы помещения котельной, а отведение дымовых газов происходит через атмосферные дымоходы – трубопроводы разного типа, ведущие от котла на крышу.
Для удаления продуктов сгорания газового котла используются различные конструкции дымоходных систем. Все они эффективно справляются со своей функцией и проверены на практике многолетней эксплуатацией, поэтому можно выделить их основные преимущества и недостатки.
Дымоходная система, сложенная из кирпича, считается устаревшей конструкцией, которая находит ограниченное применение. Нередко выбор этого материала обусловлен исключительно эстетическими соображениями.
Достоинства:
- Привлекательный внешний вид. Кирпичный дымоход гармонично вписывается в архитектурный ансамбль, выполненный из такого же материала.
- Надежность. При соблюдении технологии кладки конструкция не будет подвержена деформации многие годы.
- Пожаробезопасность. Использование негорючего материала снижает риск возникновения пожара.
Недостатки:
- Дымоход должен проектироваться одновременно со зданием, в котором он будет установлен.
- Трудоемкость процесса кладки.
- Высокая стоимость реализации проекта.
- Значительная масса дымохода ограничивает применение конструкции.
- Повышенные требования к точности кладки.
Дымоходная система состоит из керамических элементов цилиндрической формы, которые герметично соединены между собой. Такое решение находит широкое применение, так как на гладкой внутренней поверхности дымохода не накапливается сажа и агрессивные вещества.
Достоинства:
- Долговечность. Срок службы керамики составляет не менее 30 лет.
- Универсальность. Конструкция может быть установлена внутри дома и вне его.
Недостатки:
- Наличие стыков повышает риск разгерметизации системы, что приводит к негативным последствиям.
- Монтаж системы требует высокой квалификации мастера.
- Возможен монтаж только в строго вертикальном положении.
- Значительная масса конструкции требует, нередко, сооружения отдельного фундамента.
- Наружная часть дымохода требует утепления.

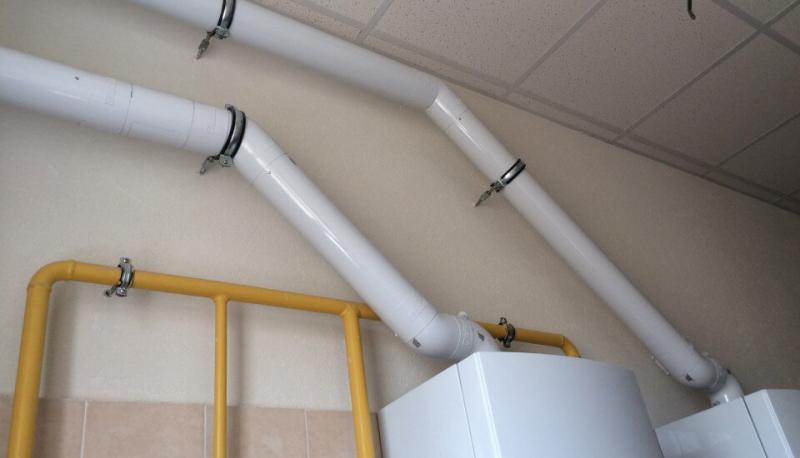

Простейший вариант системы дымоудаления из металлической трубы – востребованный одностенный дымоход, основное достоинство которого – низкая стоимость.
Достоинства:
- Элементы конструкции могут располагаться не только вертикально, но и горизонтально, и под углом.
- Компактный энергетический трубопровод не занимает много места.
- Легкая конструкция не требует дополнительного усиленного крепления и сооружения основания.
- Простой и быстрый монтаж.
Недостатки:
- Наружный монтаж предусматривает утепление конструкции.
- Небольшой срок службы.
Конструкция состоит из двух труб, которые разделены слоем теплоизолятора. Такое решение представляет большой интерес для застройщиков.
Достоинства:
- Нет необходимости утепления в случае наружной установки.
- Облегченная конструкция может быть смонтирована без ограничений внутри дома, в стене или на ней.
- Установка не занимает много времени и не требует высокой квалификации мастера.
- Множество конфигураций позволяют огибать встречающиеся при прокладке препятствия.
Недостатки:
- Более высокая стоимость по сравнению с одностенными металлическими трубами.
- Уступают по долговечности керамическим изделиям.
Удобная в монтаже и доступная по цене конструкция коаксиального дымохода делает чрезвычайно популярна у владельцев турбированных газовых котлов отопления.
Достоинства:
- Простота монтажа. Для установки достаточно изучить инструкцию производителя.
- Повышение КПД котла. Благодаря подаче подогретого воздуха происходит полное сгорание газа.
- Пожарная безопасность. Конструктивное решение не требует дополнительных мер защиты.
Недостатки:
- Вероятность обледенения в зимний период. Проблема решается комплектацией устройства системой антиобледенения.
- Ограниченная область применения. Система предназначена только для турбированных котлов.
- Нарушение эстетики. Труба на фасаде дома может выглядеть неуместно.
Многообразие систем дымоудаление и появление новых кровельных материалов заставляет искать новые средства и способы снижения риска возгорания. Участок прохода трубы через конструктивные элементы кровли считается наиболее опасным и требует повышенного внимания.
Материалы кровельного пирога обладают определенной устойчивостью к температурному воздействию, однако при чрезмерном нагреве начинают тлеть и становятся вероятным источником распространения огня. Для устранения этой опасности предусматривают негорючее примыкание, которое служит барьером между дымоходом и пожароопасными элементами кровли.
При организации защиты от воспламенения в зоне примыкания учитывают следующие факторы риска:
- Труба дымохода при работе газового котла может разогреть практически любой элемент кровельного пирога до критической температуры.
- Необходимо обеспечить герметичность технологического зазора между дымоходом и перекрытием и выдерживать его с учетом возникающих температурных деформаций.
- В зоне примыкания могут возникнуть разрушающие механические воздействия на кровлю из-за ветровой и снеговой нагрузки или обледенения элементов конструкции.
Анализируя указанные факторы риска, становятся понятны основные требования пожарной безопасности при выводе дымохода на крышу: надежность в эксплуатации, пожаробезопасность и герметичность. Изолировать трубу, отводящую разогретые дымовые газы, можно следующими способами:
- В месте прохода используются цельные элементы, не имеющие стыков. Соединения переносятся в места либо до, либо после прохода.
- В проходе используется металлический короб, который обеспечивает необходимый зазор и не допускает контакта кровли с нагретой трубой. Теплоизоляция устраивается с помощью негорючих утеплителей, которые не только обезопасят от пожара, но и помогут не допустить образования конденсата.
- Нанесение на трубы защитного покрытия из алюминиевой ленты.
Для сопряжения плоскостей кровли и дымовой трубы используются внутренний и внешний фартуки. Эти элементы вместе с термоустойчивыми составами, которыми заполняют стыки и зазоры, обеспечивают герметичность прохода и пожарную безопасность участка.
Сажа, накапливаясь на стенках дымохода, не только снижает его пропускную способность и негативно отражается на работе газового котла, но и может стать причиной пожара. Она является продуктом неполного сгорания топлива и способна гореть с температурой около 1000℃ со взрывом, который ощущается как заметный хлопок. В результате этого события могут развиваться по следующему сценарию:
- резко повышается температура внутри дымохода;
- разрушаются стенки трубы;
- пламя и угарный газ заполняют помещение и зону примыкания дымохода к кровле;
- начинается локальное возгорание.
Есть отдельный тип системы дымоудаления «полутурбо». В таком дымоходе через турбонасадку принудительно удаляются продукты сгорания, в то время как кислород для газовоздушной смеси все еще забирается из помещения.
Часто современный дымоход комбинируется: например, стартовая одностенная труба выходит в кирпичную шахту. Или одностенная труба выводится наружу с переходом на сэндвич.
При монтаже дымоходной системы нужно придерживаться следующих рекомендаций:
- Нельзя использовать материалы с пористой поверхностью. Труба не должна проходить через жилое помещение.
- Соединение элементов не должно находится в перекрытии.
- Наружный участок дымохода нельзя оставлять неутепленным.
- Категорически не допускается контакт трубы с горючими элементами здания.
Эксплуатация газового котла – процесс сам по себе небезопасный, так как используется взрывоопасное топливо. Удаление продуктов горения природного газа также сопряжено с риском возникновения пожара в случае нарушения строительных норм и пожарных правил. Избежать аварийной ситуации можно, если правильно спроектировать систему дымоудаления и выполнить установку с учетом всех требований нормативов.
