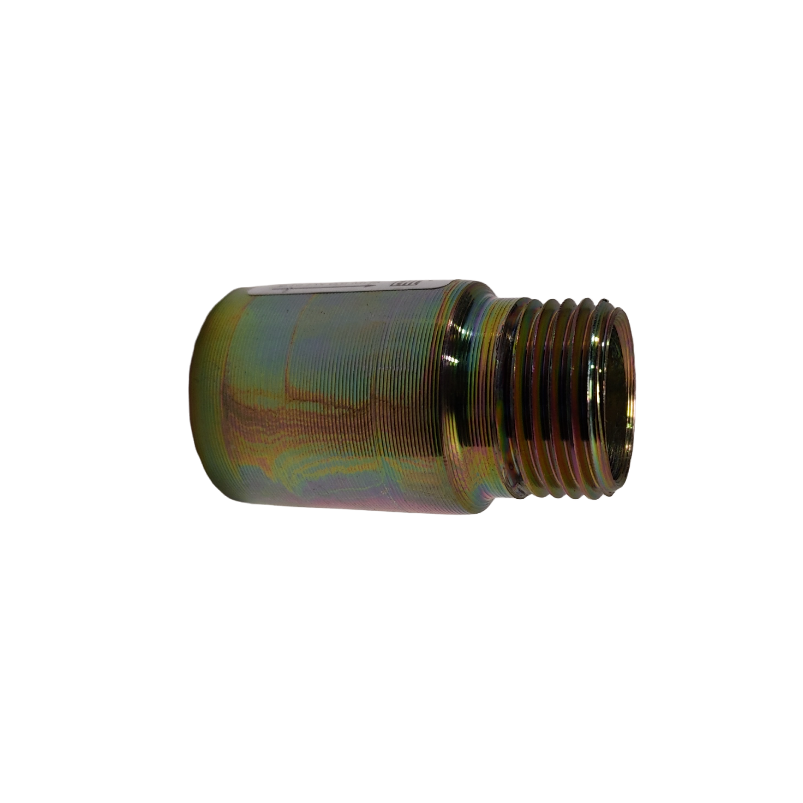

Клапан термозапорный КТЗ-15 вн.н муфтовый СГК (200шт коробка))
232 ₽/шт
г. Уфа, с. Чесноковка, ул. Карьерная д.10 -
Много
г. Уфа, ул. Ветошникова, 25а -
Много
1
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Доставка
Самовывоз: бесплатно
Курьером: от 1200 ₽
Способы оплаты
Наличные в магазине или при доставке курьером
QR-код
Банковская карта на сайте или в магазине
Термозапорные клапаны (КТЗ) состоят: из корпуса - 1, клапана со штоком - 2, выполненного, как единое целое, упора - 3, пружины - 4, стопорного шарика - 5 и термочувствительной пломбы - 6.
В упоре 3 имеется цилиндрический канал, являющийся направляющим для движения клапана-штока 2; и направляющее отверстие, которое в свою очередь служит каналом для движения стопорного шарика 5. Тело упора 3 представляет собой призму со скругленными торцевыми поверхностями, что обеспечивает беспрепятственное движение газа при открытом положении клапана (рис. а).
Клапан-шток 2 представляет собой цилиндрическую тарель со штоком. В теле штока имеется выточка под стопорный шарик 5.
В рабочем (взведенном) положении клапан-шток 2 находится в крайнем положении, которое обеспечивается плотным прижатием стопорного шарика 5 к выточке на штоке клапана термочувствительной пломбой 6. В свою очередь, стопорный шарик 5 и термочувствительная пломба 6 находятся в направляющем канале упора 3, стенка корпуса 1 не дает вытеснить шарик 5 и вс
В упоре 3 имеется цилиндрический канал, являющийся направляющим для движения клапана-штока 2; и направляющее отверстие, которое в свою очередь служит каналом для движения стопорного шарика 5. Тело упора 3 представляет собой призму со скругленными торцевыми поверхностями, что обеспечивает беспрепятственное движение газа при открытом положении клапана (рис. а).
Клапан-шток 2 представляет собой цилиндрическую тарель со штоком. В теле штока имеется выточка под стопорный шарик 5.
В рабочем (взведенном) положении клапан-шток 2 находится в крайнем положении, которое обеспечивается плотным прижатием стопорного шарика 5 к выточке на штоке клапана термочувствительной пломбой 6. В свою очередь, стопорный шарик 5 и термочувствительная пломба 6 находятся в направляющем канале упора 3, стенка корпуса 1 не дает вытеснить шарик 5 и вс
