Котёл снаружи — тепло нужно доставить домой. Как связать КНР KRATS, теплотрассу USYSTEMS и отопление: подача и обратка, защита стыков, ввод в дом и действия при зимней остановке.
Котельную вынесли на улицу, место в доме сохранили. Но между работающим котлом и тёплыми комнатами остаётся ещё одна задача: передать тепло через наружные подключения и довести его до системы отопления.
КНР, теплотрассу и отопление дома нужно рассчитывать вместе. Источник производит тепло, подача доставляет нагретый теплоноситель в дом, обратка возвращает его к котлу. Изоляция уменьшает потери по дороге, а защитный кожух, уплотнения и правильно подобранный ввод защищают наружный участок. Разберём, что проверить после выбора КНР, чтобы соединение с домом не осталось отдельной нерешённой задачей.
КНР выбрана: что решить до покупки трубы
Первый вопрос — где будет стоять котельная относительно точки входа в дом. Если модуль находится у стены, длинной подземной трассы может не быть. Однако остаются выходящие из корпуса трубы, наружные соединения и проход через стену. Если КНР размещена отдельно, к этим узлам добавляется маршрут через участок.
На плане нужно связать точку выхода из КНР с местом подключения внутреннего отопления. Отметьте повороты, перепады высоты, проезды, другие коммуникации и известные места скопления грунтовой воды. Длину считают по реальному пути с подходами к узлам, а не только между стенами по прямой.
В согласованной комплектации КНР KRATS можно рассматривать котёл MIZUDO или Haier. Конкретную модель и обвязку выбирают вместе с нагрузкой дома, потребностью в горячей воде и условиями наружного подключения. Название бренда само по себе не подтверждает совместимость всего комплекта.

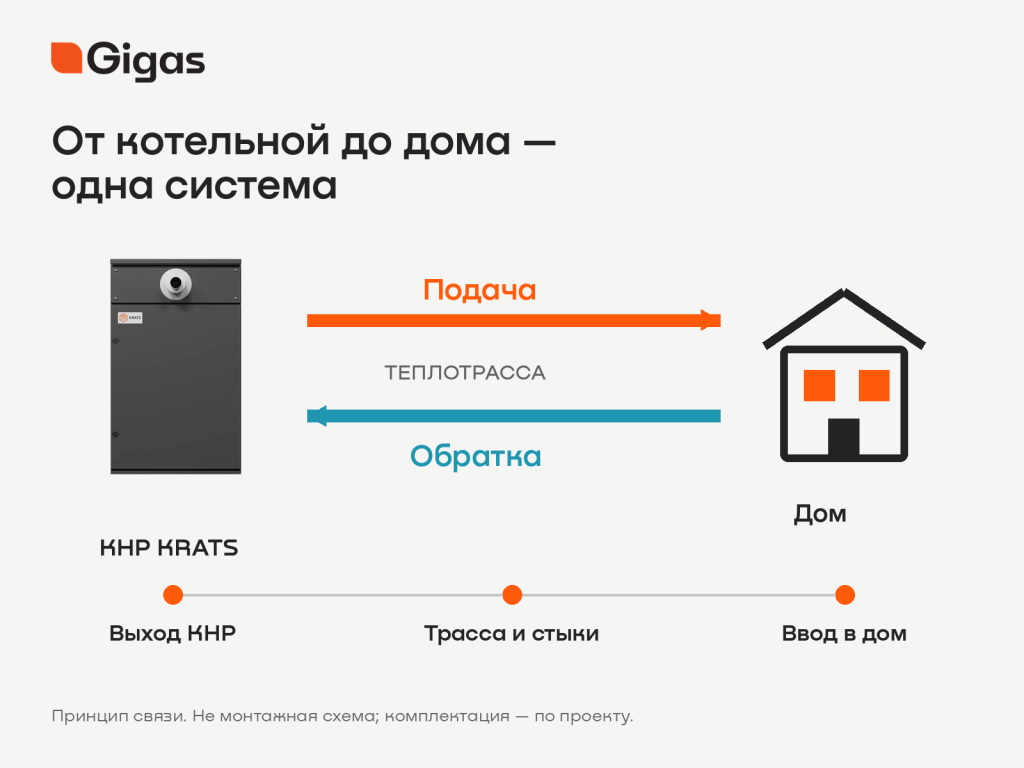

Подача и обратка: тепло должно пройти весь круг
Отопление связывают с котельной двумя линиями: подача несёт нагретый теплоноситель к потребителям, обратка возвращает его к источнику. Трасса должна обеспечивать нужный расход, а не просто физически соединять два здания.
Поэтому диаметр труб и работу насоса проверяют для всего контура: с учётом нагрузки, температурного графика, длины линий, арматуры и выбранного теплоносителя. Решение «котёл уже с насосом, значит, дотолкнёт» нужно подтвердить расчётом.
Одновременно определяют, где будет готовиться горячая вода и какие линии потребуются для её доставки. Наличие двухконтурного котла в КНР не означает, что для отопления и водоснабжения дома всегда достаточно двух труб.

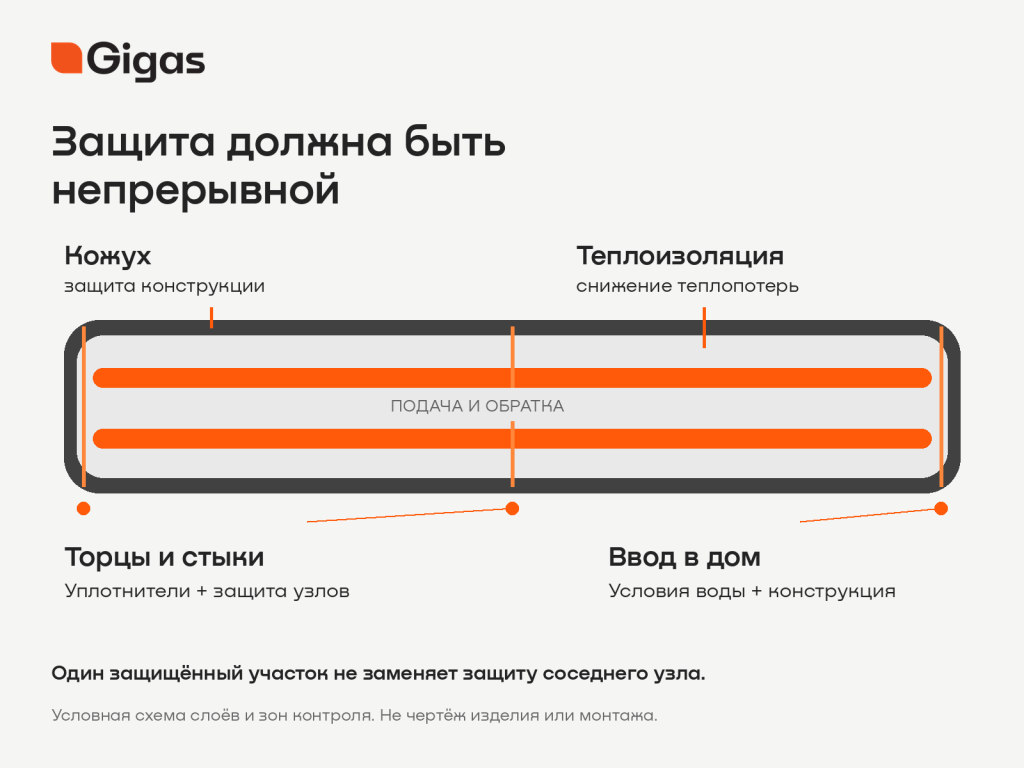

Четыре участка, на которых нельзя обрывать защиту
Представьте весь путь от выходящих из КНР труб до подключения внутри дома. На каждом переходе должны сохраняться две вещи: защита от лишних теплопотерь и защита конструкции от внешних воздействий. Заводская изоляция длинного участка не исправляет незавершённый узел рядом с ним.
1. Выход из котельной
Утеплённый корпус защищает оборудование внутри. Трубы за его пределами требуют собственного решения. В спецификации должны быть видны переходы от обвязки КНР к наружной трассе и защита участков между корпусом и землёй либо стеной дома.
2. Трасса между КНР и домом
Здесь важны одновременно теплоизоляция и целостность наружного кожуха. Изоляция уменьшает отдачу тепла окружающей среде, кожух защищает конструкцию. Обычный утеплитель вокруг внутренней трубы сам по себе не является готовой системой для подземной прокладки.
При прочих равных лишняя длина увеличивает суммарные теплопотери. Маршрут стоит сделать рациональным, но не сокращать его за счёт существующих коммуникаций или без учёта нагрузок на грунт.
3. Торцы, стыки и ответвления
Неповреждённый кожух вдоль трубы не закрывает открытый торец или соединение. Для этих мест нужны подходящие концевые уплотнители и комплекты защиты стыков. USYSTEMS предусматривает отдельные элементы для торцевой гидроизоляции и для тепло-, гидро- и механической защиты соединений.
Гибкая труба в бухте позволяет сократить промежуточные стыки, если длина поставки и маршрут допускают непрерывный отрезок. Необходимые ответвления при этом проектируют и комплектуют отдельно. Их защита должна быть предусмотрена до укладки, а не придумана перед засыпкой.
Перед закрытием соединений попросите показать, что предусмотрено в каждом узле:
- Фитинг соответствует выбранным несущим трубам и их размерам.
- Торцы теплоизоляции закрыты предусмотренными системой уплотнителями.
- Если есть стык или ответвление, для него выбран совместимый комплект теплоизоляции и наружной защиты.
- Соединение проверено по документации системы, а его расположение зафиксировано до засыпки.
Это контроль состава решения, а не инструкция самостоятельно собирать узел. Концевой уплотнитель, фитинг и комплект изоляции выполняют разные задачи: один элемент нельзя считать заменой остальных.
4. Ввод в дом
Путь тепла не заканчивается у фундамента. Проход в здание и переход к внутренней системе должны соответствовать конструкции стены и условиям участка.
Например, комплект прохода USYSTEMS с ПЭ-гильзой и термоусадочным рукавом рассчитан на условия без давления грунтовых вод. Если условия другие, требуется подходящее проектное решение. Поэтому слова «ввод включён» недостаточно: нужно понимать, какой именно узел включён и для каких условий.
Для проверки ввода нужны ответы на конкретные вопросы: через какую конструкцию проходит трасса, чем защищён кожух в проходе, как герметизируется узел и рассчитан ли он на фактические условия воды. Отдельно проверяют переход от наружного участка к внутренней системе: где заканчивается кожух, как защищён торец и остаются ли открытые участки в холодной зоне.
Если в смете указан только «проход в фундаменте», попросите расшифровать состав. Отверстие, проходная гильза, гидроизоляция и подключение труб — разные части работы. До земляных работ проще согласовать их вместе, чем после укладки обнаружить, что каждый исполнитель считал ввод чужой задачей.
Какую задачу здесь решают теплоизолированные трубы USYSTEMS
Заводская предизолированная труба объединяет несущие трубопроводы, теплоизоляцию и защитный кожух. В отопительных сериях Thermo и Varia используются трубы PE-Xa с кислородным барьером EVOH; изоляция выполнена из вспененного сшитого полиэтилена с закрытыми порами, снаружи расположен гофрированный полиэтиленовый кожух.
В линейке есть гибкие одно-, двух- и четырёхтрубные исполнения. Для подачи и обратки можно рассматривать отопительное двухтрубное исполнение Twin; четыре линии Quattro рассматривают при сочетании отопления и горячего водоснабжения. Конкретное исполнение выбирают под согласованную схему.
На официальной странице теплотрасс USYSTEMS для отопления и ГВС указаны исполнения на 6 и 10 бар и максимальная температура до 95 °C. Это параметры разных исполнений. Допустимое сочетание давления, температуры и продолжительности работы проверяют по документации выбранной трубы; переносить предельные значения на любой артикул нельзя.
Для владельца КНР практический смысл решения — получить наружный трубопровод с заводской изоляцией и предусмотренными элементами защиты. Но труба не заменяет расчёт насоса, подбор вводов и монтаж всей системы.
Подробности выбора диаметра, сравнения исполнений, расчёта теплопотерь и комплектации разобраны отдельно в статье «Теплотрасса для частного дома». Здесь главный вопрос — как согласовать её с уже выбранной наружной котельной и отоплением.
Сколько тепла теряется по пути: понятный пример
Нулевая потеря тепла — неверный ориентир. Полезнее знать расчётные потери выбранного участка и учитывать их вместе с нагрузкой дома. Так можно проверить предложение без обещаний «утеплили — потерь нет».

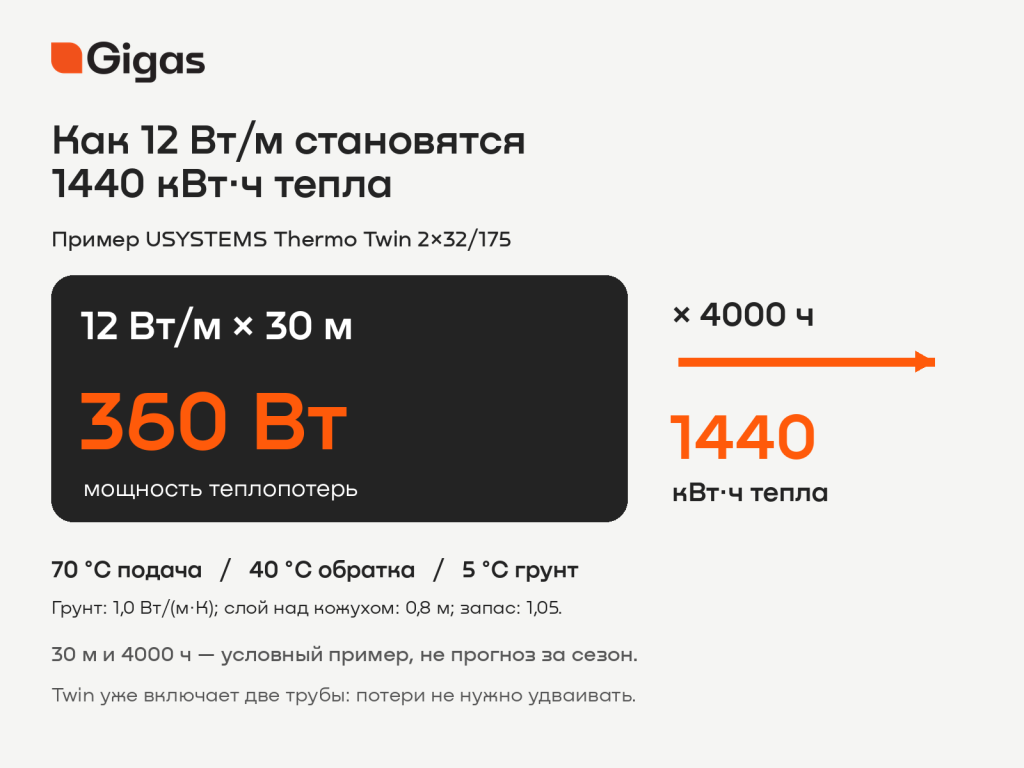

В диаграмме производителя USYSTEMS приведён пример для Thermo Twin 2×32/175: подача 70 °C, обратка 40 °C, грунт 5 °C — теплопотери 12 Вт/м. Для диаграммы приняты теплопроводность грунта 1,0 Вт/(м·К), слой грунта над кожухом 0,8 м и коэффициент запаса 1,05.
Возьмём условный маршрут длиной 30 м при этих условиях:
- 12 Вт/м × 30 м = 360 Вт мощности теплопотерь.
- Если такой режим сохранялся бы 4000 часов: 0,36 кВт × 4000 ч = 1440 кВт·ч тепловой энергии.
Длина 30 м и время 4000 часов приняты для иллюстрации, а не взяты с реального объекта. Это не сезонный прогноз и не расход электричества котлом. Режимы меняются, потери вводов и других узлов учитывают дополнительно; стоимость зависит от источника тепла, эффективности и тарифа.
12 Вт/м относятся к двухтрубному Twin целиком: повторно умножать результат на два не нужно. Для двух отдельных однотрубных линий потери определяют отдельно и складывают. А 0,8 м здесь — условие диаграммы, не универсальная глубина для любого участка.
Что покупатель получает из этого примера? Понимание, какую цифру просить в расчёте: не абстрактный процент экономии, а потери конкретного маршрута в понятных условиях. Эти потери нужно учитывать при проверке всей связки КНР и дома. Сам пример не определяет подходящий диаметр и не доказывает достаточность насоса.
А при −30 °C тепло дойдёт до дома?
Одной температуры воздуха недостаточно для ответа. Для наружной системы проверяют нагрузку дома, режим котла, расход теплоносителя, теплопотери трассы и защиту открытых подключений. У подземного участка учитывают температуру грунта и условия прокладки. Температуру воздуха нельзя автоматически подставить вместо температуры грунта в расчёт подземной трубы.
Правильный вопрос исполнителю: «При расчётных зимних условиях эта связка обеспечит нужную нагрузку дома с учётом потерь по пути?» Ответ должен относиться к КНР, трубам, насосу, вводу и внутренней системе вместе. Слов «труба утеплена» для такого вывода мало.

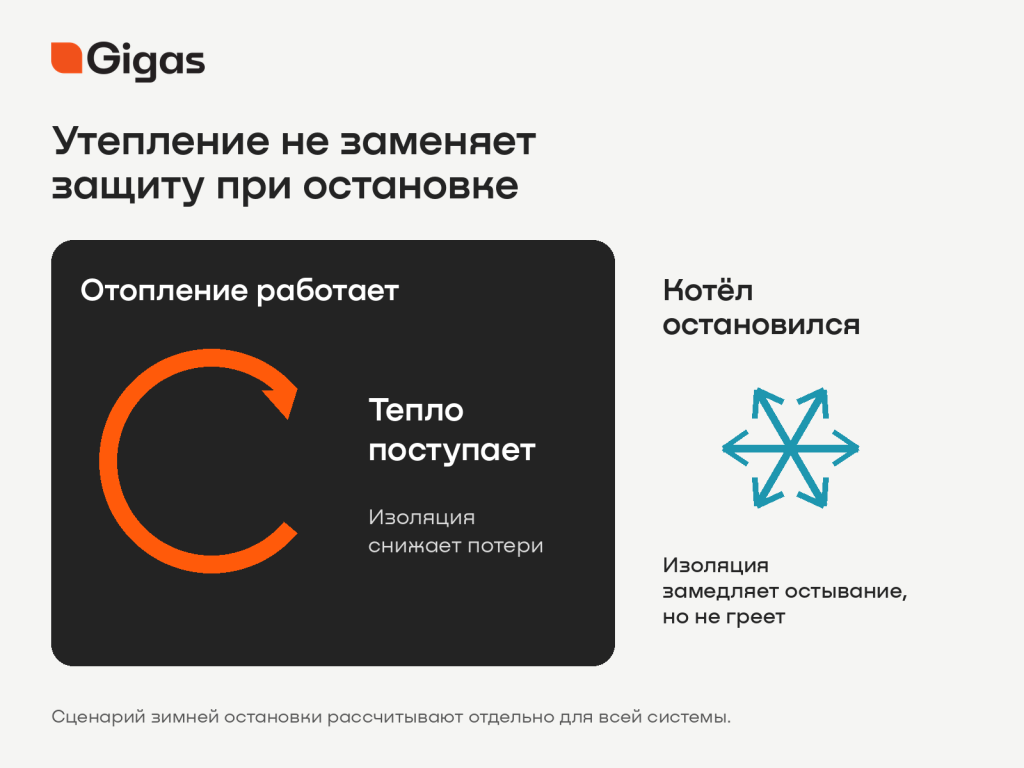

Отдельный вопрос — длительная остановка. Изоляция замедляет охлаждение, но не производит тепло. Поэтому обещать, что вода в утеплённой трассе никогда не замёрзнет, нельзя. Для котельной, наружных труб и вводов заранее определяют действия при исчезновении газа, электричества или циркуляции.
Владелец должен понимать, как узнает о проблеме, какие меры предусмотрены и что делать при длительном отсутствии. Если рассматривается незамерзающий теплоноситель, его допустимость проверяют по документации котла и компонентов системы, а гидравлику рассчитывают для выбранной жидкости.
Что должно быть в общем предложении на КНР и подключение дома
Попросите исполнителя описать конечный результат и границы работ. В предложении должны быть согласованы:
- Котельная: точная комплектация KRATS, модель котла и необходимая обвязка.
- Наружный контур: маршрут, исполнение и длина труб, проверка расхода и насоса, учёт теплопотерь.
- Защита: торцы, стыки, ответвления, открытые участки и ввод в дом.
- Подключение внутри: точка сопряжения с отоплением и согласованная схема горячего водоснабжения.
- Работы: подготовка маршрута, монтаж, испытания, запуск и восстановление покрытия в оговорённом объёме.
- Эксплуатация: обслуживание и согласованный сценарий зимней остановки.
Так можно сравнить предложения по одному результату. Низкая цена модуля или метра трубы не показывает стоимость готового подключения, если вводы, защитные комплекты и запуск вынесены за её пределы.
Что проверить до засыпки и при передаче системы
До засыпки согласуйте приёмку скрываемых участков: соответствие материалов спецификации, целостность кожуха, защиту торцов, стыков и вводов, результаты испытаний по документации системы. Сохраните фотографии маршрута и узлов с привязкой к постоянным точкам участка.
При передаче попросите показать управление, согласованные рабочие настройки и порядок действий при остановке. Уточните, к кому обращаться по обслуживанию котельной и наружного контура. Индивидуальные глубину, радиусы изгиба, защиту под проездами и параметры испытаний определяют по проекту и документации, а не по универсальному совету из статьи.
GiGas: рассчитать весь путь тепла до дома
Для предметного подбора подготовьте план участка, фотографии места КНР и ввода, сведения о доме и его утеплении, существующем отоплении и потребности в горячей воде. Если оборудование уже выбрано, приложите точные модели котла и насоса. Отметьте проезды, другие коммуникации, известную грунтовую воду и режим проживания зимой.
В GiGas можно заказать расчёт системы с общей задачей: «КНР KRATS с согласованным котлом MIZUDO или Haier → теплотрасса USYSTEMS → ввод → отопление дома». Попросите согласовать подбор, комплектацию, монтаж, запуск и обслуживание в одном предложении с понятными границами ответственности. Тогда наружная котельная и дом будут рассматриваться как одна инженерная система.
